توضیحات

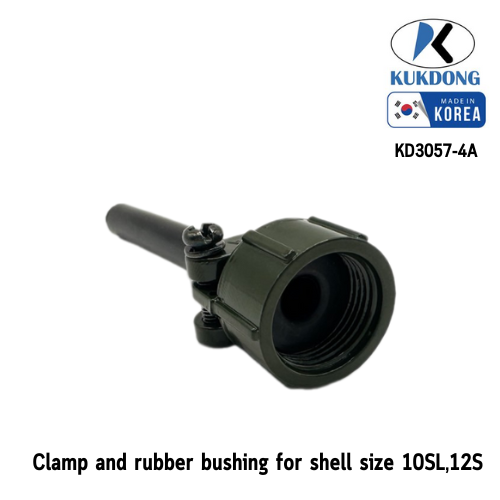

ویژگیهای اصلی KUKDONG KD3057-4A
- برند: KUKDONG
- مدل: KD3057-4A
- نوع: Clamp and Rubber Bushing
- Shell Size: 10SL، 12S و 12
- ابعاد A: 20.62 میلیمتر
- ابعاد B: 22.23 میلیمتر
- قطر C: 7.67 میلیمتر
- قطر D: 5.59 میلیمتر
- رزوه: 5/8-24 UNEF
- ابعاد E: 10.31 میلیمتر
- ابعاد H: 20.62 میلیمتر
- مناسب کانکتورهای دایرهای نظامی KUKDONG
معرفی کلمپ و بوش لاستیکی کانکتور KUKDONG KD3057-4A
کلمپ و بوش لاستیکی KUKDONG KD3057-4A یکی از قطعات جانبی مورد استفاده در مجموعه کانکتورهای دایرهای این برند است که برای Shell Size های 10SL، 12S و 12 طراحی شده است. این قطعه از ترکیب Clamp و Rubber Bushing تشکیل شده و در ساختار اتصال کانکتور، برای نگهداری و حفاظت مناسب بخش کابل و ایجاد آرایش مکانیکی منظم در قسمت انتهایی مجموعه مورد استفاده قرار میگیرد.
مدل KD3057-4A در خانواده قطعات KUKDONG قرار دارد و در سایت Factorymate نیز به عنوان Clamp and Rubber Bushing برای Shell Size های 10SL، 12S و 12 معرفی شده است. بنابراین این محصول را نباید با یک کانکتور کامل یا یک کانکتور دارای پین و سوکت اشتباه گرفت؛ KD3057-4A یک قطعه کمکی برای مجموعه کانکتور است که در کنار کانکتور مناسب مورد استفاده قرار میگیرد.
یکی از مشخصات مهم این مدل، سازگاری آن با سه اندازه پوسته 10SL، 12S و 12 است. این ویژگی باعث میشود KD3057-4A در مجموعههای مختلف کانکتورهای دایرهای نظامی و صنعتی قابل استفاده باشد، مشروط بر اینکه Shell Size و مشخصات مکانیکی کانکتور موردنظر با این قطعه مطابقت داشته باشد.
در طراحی KD3057-4A، رزوه 5/8-24 UNEF در نظر گرفته شده است. وجود این رزوه امکان استفاده از قطعه را در ساختار مکانیکی سازگار با این استاندارد فراهم میکند و باعث میشود اتصال کلمپ و بخش مربوط به بدنه کانکتور به شکل منظم و مطمئن انجام شود.
ابعاد این مدل نیز در مشخصات Factorymate به صورت دقیق ارائه شده است. برای KD3057-4A مقدار A برابر با 20.62 میلیمتر، مقدار B برابر با 22.23 میلیمتر، قطر C برابر با 7.67 میلیمتر و قطر D برابر با 5.59 میلیمتر اعلام شده است. همچنین مقدار E برابر با 10.31 میلیمتر و مقدار H برابر با 20.62 میلیمتر است. این ابعاد هنگام انتخاب قطعه جایگزین یا طراحی مجموعه کانکتور اهمیت زیادی دارند.
وجود Rubber Bushing در این مجموعه نیز در مدیریت و محافظت مکانیکی بخش کابل اهمیت دارد. بوش لاستیکی میتواند به قرارگیری مناسب کابل در قسمت ورودی مجموعه کمک کند و از تماس نامناسب کابل با لبهها و بخشهای مکانیکی جلوگیری کند. استفاده از کلمپ نیز باعث میشود قسمت کابل در ساختار کانکتور نظم و تثبیت مناسبی داشته باشد.
KUKDONG در زمینه تولید کانکتورهای دایرهای مورد استفاده در کاربردهای نظامی، رباتیک، سرووموتور، بازوهای رباتیک، بردهای الکترونیکی، سیستمهای انتقال سیگنال و سیستمهای کنترل و ارتباط فعالیت دارد. در معرفی محصولات این خانواده در سایت Factorymate نیز به استفاده از این کانکتورها در چنین کاربردهایی اشاره شده است.
از نظر کاربرد، KD3057-4A را میتوان در زمان مونتاژ یا تعمیر مجموعههای کانکتوری سازگار با Shell Size های 10SL، 12S و 12 مورد توجه قرار داد. با توجه به اینکه این محصول یک قطعه مکانیکی جانبی است، پیش از خرید باید اندازه پوسته کانکتور، نوع اتصال و ابعاد مکانیکی مجموعه بررسی شود تا از سازگاری کامل قطعه اطمینان حاصل شود.
انتخاب دقیق Clamp و Rubber Bushing در کانکتورهای صنعتی اهمیت زیادی دارد، زیرا این قطعات علاوه بر ایجاد نظم در محل ورود کابل، در تثبیت مکانیکی مجموعه نیز نقش دارند. استفاده از قطعهای با ابعاد نامناسب میتواند باعث عدم تطابق با بدنه کانکتور یا قرارگیری نامناسب کابل شود. به همین دلیل، تطبیق مدل KD3057-4A با مشخصات درجشده در جدول فنی پیش از سفارش توصیه میشود.
اگر مجموعه کانکتور مورد استفاده دارای Shell Size برابر با 10SL، 12S یا 12 باشد و مشخصات رزوه و ابعاد آن با KD3057-4A مطابقت داشته باشد، این مدل میتواند به عنوان کلمپ و بوش لاستیکی سازگار در مجموعه مورد استفاده قرار گیرد. مدل دقیق، ابعاد و رزوه قطعه باید در زمان انتخاب با کانکتور اصلی تطبیق داده شود.
جدول مشخصات فنی KUKDONG KD3057-4A
| مشخصه | مقدار |
|---|---|
| برند | KUKDONG |
| مدل | KD3057-4A |
| نوع محصول | Clamp and Rubber Bushing |
| Shell Size | 10SL، 12S، 12 |
| A | 20.62 mm |
| B | 22.23 mm |
| ØC | 7.67 mm |
| ØD | 5.59 mm |
| E | 10.31 mm |
| رزوه | 5/8-24 UNEF |
| H | 20.62 mm |
| کاربرد | کلمپ و بوش لاستیکی مجموعه کانکتور |
