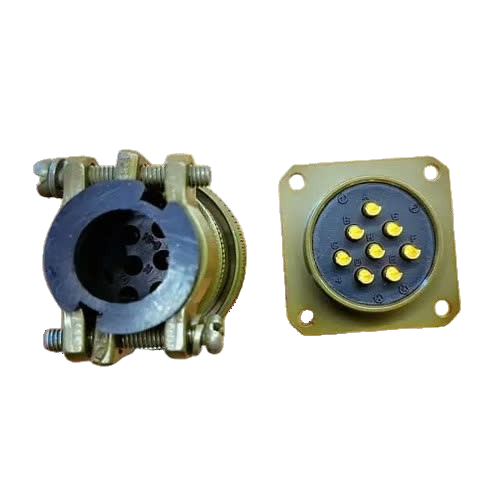

کانکتور صنعتی نری کوکدانگ 8 پین مدل KD3116F 16-8P

توضیحات

ویژگی‌های اصلی کانکتور KD3116F 16-8P

• مدل: KD3116F 16-8P
• نوع کانکتور: Circular Military Connector
• نوع بدنه: Straight Plug
• تعداد کنتاکت: 8
• نوع کنتاکت: Pin Contact
• سایز کنتاکت: #16
• سایز پوسته: 16
• آرایش کنتاکت: 16-8
• استاندارد: MIL-DTL-26482 Series I
• مکانیزم اتصال: Bayonet Coupling
• کلاس: F
• ساختار Class F: Grommet Seal with Strain Relief

متن اصلی محصول

کانکتور نظامی KD3116F 16-8P یک کانکتور دایره‌ای با ساختار Straight Plug است که برای ایجاد اتصالات مطمئن در تجهیزات الکترونیکی و سامانه‌های صنعتی و نظامی طراحی شده است. این مدل در خانواده کانکتورهای MIL-DTL-26482 Series I قرار می‌گیرد و از مکانیزم اتصال Bayonet برای برقراری و تثبیت اتصال استفاده می‌کند.

مدل KD3116F 16-8P دارای پوسته سایز 16 و آرایش کنتاکت 16-8 است. در این کانکتور 8 کنتاکت از نوع Pin Contact با سایز #16 قرار گرفته است. این ساختار امکان انتقال چند مسیر الکتریکی را در یک اتصال دایره‌ای و منظم فراهم می‌کند و برای مجموعه‌هایی که به تعداد مشخصی مسیر اتصال نیاز دارند، کاربرد دارد.

یکی از مشخصات مهم این مدل، استفاده از Bayonet Coupling است. مکانیزم Bayonet امکان قفل شدن سریع کانکتور را فراهم می‌کند و باعث می‌شود اتصال بدون نیاز به رزوه‌کردن طولانی برقرار شود. این ویژگی در تجهیزاتی که نصب و جداسازی سریع کانکتور اهمیت دارد، کاربردی است.

کانکتور KD3116F 16-8P در کلاس F قرار دارد. ساختار Class F این مدل شامل Grommet Seal with Strain Relief است که در طراحی کانکتور برای آب‌بندی محل عبور سیم‌ها و ایجاد مهار مناسب کابل مورد استفاده قرار می‌گیرد. این ساختار می‌تواند به حفظ نظم و پایداری مجموعه کابل و کنتاکت‌ها کمک کند.

استاندارد MIL-DTL-26482 Series I یکی دیگر از مشخصات اصلی KD3116F 16-8P است. این خانواده از کانکتورها برای کاربردهایی طراحی شده‌اند که به اتصالات دایره‌ای استاندارد با ساختار مقاوم و قابلیت اطمینان مناسب نیاز دارند.

طراحی Straight Plug باعث می‌شود بدنه کانکتور در راستای مستقیم کابل قرار بگیرد و برای مجموعه‌هایی که فضای نصب و مسیر ورود کابل به شکل مستقیم در نظر گرفته شده است، انتخاب مناسبی باشد. تعداد 8 کنتاکت نیز امکان استفاده از این مدل را در مدارهایی با چندین مسیر الکتریکی فراهم می‌کند.

در زمان انتخاب این کانکتور باید به مشخصات مدل، سایز پوسته، آرایش کنتاکت و نوع کنتاکت توجه شود. KD3116F 16-8P دارای Shell Size 16، آرایش 16-8 و 8 کنتاکت Pin با سایز #16 است و در تجهیزاتی که این ترکیب مشخصات مورد نیاز باشد، قابل استفاده خواهد بود.

جدول مشخصات فنی کانکتور KD3116F 16-8P

مشخصه	مقدار
Part Number	KD3116F 16-8P
نوع کانکتور	Circular Military Connector
نوع بدنه	Straight Plug
استاندارد	MIL-DTL-26482 Series I
مکانیزم اتصال	Bayonet Coupling
سایز پوسته	16
آرایش کنتاکت	16-8
تعداد کنتاکت	8
نوع کنتاکت	Pin Contact (P)
سایز کنتاکت	#16
کلاس	F
ساختار Class F	Grommet Seal with Strain Relief
