ویژگیهای اصلی کانکتور KUKDONG KD3116F 10-7P
- برند: KUKDONG
- مدل: KD3116F 10-7P
- نوع کانکتور: Plug
- نوع کنتاکت: Pin / Male
- تعداد کنتاکت: 7 پین
- Shell Size: 10
- استاندارد: MIL-DTL-26482 Series I
- مکانیزم اتصال: Bayonet Lock
- نوع ترمینیشن: Solder
- نوع نصب: Cable Mount
- جریان نامی: 7.5 آمپر
- جنس پوسته: فلزی
- روکش پوسته: Olive Drab Cadmium
- نوع کانکتور: دایرهای نظامی

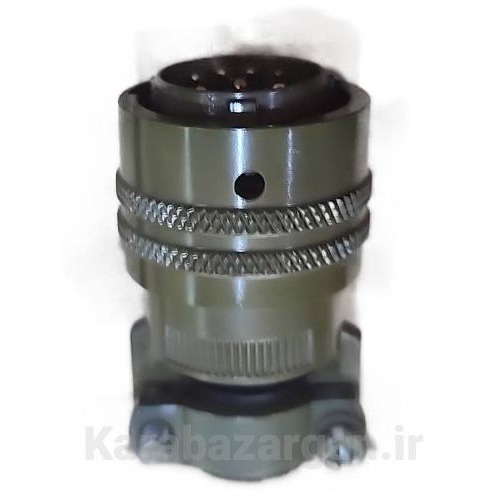

معرفی کانکتور نظامی KUKDONG KD3116F 10-7P هفت پین
کانکتور نظامی KUKDONG KD3116F 10-7P یک کانکتور دایرهای فلزی از خانواده کانکتورهای نظامی Kukdong است که برای ایجاد اتصالات الکتریکی مطمئن در تجهیزات صنعتی، نظامی و الکترونیکی طراحی شده است. این مدل با آرایش 10-7 دارای 7 کنتاکت بوده و در خانواده کانکتورهای MIL-DTL-26482 Series I قرار میگیرد.
مدل KD3116F 10-7P از نوع Plug است و برای اتصال به بخش Receptacle سازگار مورد استفاده قرار میگیرد. در ساختار این خانواده، KUKDONG برای دو بخش Plug و Receptacle پارتنامبرهای متفاوتی در نظر میگیرد. همچنین حروف انتهایی P و S به نوع کنتاکت اشاره دارند؛ P از Pin و S از Socket گرفته شده است. بنابراین در مدل KD3116F 10-7P، حرف P نشاندهنده استفاده از کنتاکتهای Pin است.
یکی از مشخصات مهم این کانکتور، آرایش 10-7 است. این آرایش شامل 7 کنتاکت در یک پوسته با سایز 10 است و امکان انتقال همزمان چند مسیر الکتریکی را در یک مجموعه کانکتوری فراهم میکند. به همین دلیل، این مدل برای تجهیزاتی که نیاز به یک اتصال چندپین در فضای نسبتاً فشرده دارند، گزینه مناسبی محسوب میشود.
کانکتور KD3116F 10-7P از مکانیزم اتصال Bayonet یا سرنیزهای استفاده میکند. در این نوع اتصال، قفل شدن کانکتور با حرکت و چرخش مشخصی انجام میشود و پس از درگیر شدن مکانیزم قفل، دو بخش اتصال در جای خود تثبیت میشوند. این ساختار برای کاربردهایی که اتصال و جداسازی مطمئن و سریع اهمیت دارد، کاربردی است.
یکی دیگر از ویژگیهای این مدل، استفاده از بدنه فلزی با روکش Olive Drab Cadmium است. این نوع پوشش در کانکتورهای نظامی و صنعتی مورد استفاده قرار میگیرد و برای افزایش دوام سطح فلزی و مقاومت آن در برابر شرایط محیطی طراحی میشود. همین ساختار باعث شده کانکتورهای این خانواده در تجهیزات صنعتی و کاربردهای سختگیرانه مورد توجه قرار بگیرند.
ترمینیشن این مدل از نوع Solder است. در این روش، اتصال سیم یا هادی به کنتاکت کانکتور با استفاده از لحیم انجام میشود. بنابراین هنگام انتخاب KD3116F 10-7P باید نوع سیم، روش مونتاژ و فضای موجود برای لحیمکاری نیز در طراحی مجموعه در نظر گرفته شود.
از نظر ظرفیت جریان، این کانکتور برای انتقال جریان نامی 7.5 آمپر از هر کنتاکت معرفی شده است. مقدار جریان قابل استفاده در یک سیستم واقعی باید با توجه به شرایط کاری، نوع سیم، دمای محیط، نحوه مونتاژ و الزامات طراحی بررسی شود و صرفاً نباید جریان نامی هر کنتاکت را بهعنوان ظرفیت کل مجموعه در نظر گرفت.
استاندارد MIL-DTL-26482 Series I یکی از مشخصات مهم این خانواده کانکتوری است. کانکتورهای این خانواده بهصورت دایرهای طراحی شدهاند و در تجهیزات مختلفی که به اتصالات مقاوم و قابل اطمینان نیاز دارند مورد استفاده قرار میگیرند. KUKDONG نیز مدلهای متنوعی از کانکتورهای این خانواده را با تعداد کنتاکت و اندازه پوسته متفاوت تولید میکند.
سایز پوسته KD3116F 10-7P برابر با 10 است. هنگام انتخاب این کانکتور، توجه به Shell Size اهمیت زیادی دارد، زیرا بخش Plug باید از نظر ابعاد مکانیکی و آرایش کنتاکت با Receptacle متناظر سازگار باشد. بنابراین صرفاً یکسان بودن تعداد پینها برای انتخاب جفت کانکتور کافی نیست و باید پارتنامبر کامل نیز بررسی شود.
کانکتور KUKDONG KD3116F 10-7P میتواند در مجموعههای کابل، تجهیزات کنترل، سیستمهای الکترونیکی، تجهیزات صنعتی، سامانههای نظامی و سایر کاربردهایی که به یک کانکتور دایرهای چندپین نیاز دارند مورد استفاده قرار گیرد. طراحی فلزی، اتصال Bayonet و ساختار چندکنتاکتی آن، این مدل را برای مجموعههایی که پایداری اتصال اهمیت دارد مناسب میکند.
در هنگام خرید KD3116F 10-7P بهتر است پارتنامبر کامل محصول با نمونه مورد نیاز تطبیق داده شود. عدد 10 در این پارتنامبر به سایز پوسته و آرایش 7 به تعداد کنتاکتها مربوط است؛ بنابراین محصول را نباید صرفاً بر اساس عنوان «کانکتور 7 پین» انتخاب کرد. همچنین باید مشخص شود که به بخش Plug نیاز دارید یا Receptacle و نوع کنتاکت مورد نیاز نیز با P یا S مطابقت داشته باشد.
در خانواده KUKDONG، مدل KD3116F 10-7P بهعنوان بخش Plug مجموعه شناخته میشود و برای ایجاد یک اتصال کامل باید Receptacle سازگار با آن انتخاب شود. این موضوع بهخصوص هنگام سفارش قطعات جایگزین اهمیت دارد، زیرا پارتنامبرهای مشابه ممکن است از نظر نوع نصب، جنسیت کنتاکت یا آرایش داخلی با یکدیگر تفاوت داشته باشند.
در مجموع، KUKDONG KD3116F 10-7P یک کانکتور نظامی دایرهای 7 پین با Shell Size 10، اتصال Bayonet، ترمینیشن Solder و بدنه فلزی با روکش Olive Drab Cadmium است. ترکیب این مشخصات باعث شده این مدل برای استفاده در مجموعههای کابل و تجهیزات الکتریکی و الکترونیکی که به اتصال چندپین و ساختار مکانیکی مقاوم نیاز دارند، گزینهای کاربردی باشد.
جدول مشخصات فنی KUKDONG KD3116F 10-7P
| مشخصه | مشخصات |
|---|---|
| برند | KUKDONG |
| مدل | KD3116F 10-7P |
| نوع محصول | کانکتور دایرهای نظامی |
| نوع کانکتور | Plug |
| نوع کنتاکت | Pin / Male |
| تعداد کنتاکت | 7 |
| آرایش کنتاکت | 10-7 |
| Shell Size | 10 |
| استاندارد | MIL-DTL-26482 Series I |
| مکانیزم اتصال | Bayonet Lock |
| نوع ترمینیشن | Solder |
| نوع نصب | Cable Mount |
| جریان نامی | 7.5 آمپر |
| جنس پوسته | فلزی |
| روکش پوسته | Olive Drab Cadmium |
