ویژگیهای اصلی کانکتور KUKDONG KD3106A 10SL-4S
- برند: KUKDONG Electronic Precision
- مدل: KD3106A 10SL-4S
- نوع کانکتور: Circular Military Connector
- نوع بدنه: Straight Plug
- نوع نصب: Cable Mount / کابلخور
- Shell Size: 10SL
- Insert Arrangement: 10SL-4
- تعداد کنتاکت: 2
- نوع کنتاکت: Socket / Female
- سایز کنتاکت: #16
- جریان نامی: 13A
- نوع اتصال: رزوهای
- استاندارد خانواده: MIL-DTL-5015
- مناسب کاربردهای صنعتی، نظامی، الکتریکی و الکترونیکی
کانکتور نظامی KUKDONG KD3106A 10SL-4S یک کانکتور دایرهای از سری KD است که برای ایجاد اتصالات مطمئن در تجهیزات الکتریکی، الکترونیکی، صنعتی و سامانههای تخصصی مورد استفاده قرار میگیرد. این مدل از نوع Straight Plug بوده و با ساختار کابلخور برای ایجاد اتصال بین کابل و تجهیزات طراحی شده است.
KUKDONG KD3106A 10SL-4S دارای پوسته با سایز 10SL و آرایش کنتاکت 10SL-4 است. این مدل دارای دو کنتاکت Socket یا Female با سایز #16 بوده و جریان نامی آن 13 آمپر اعلام شده است. بنابراین این کانکتور برای کاربردهایی که به یک اتصال دو کنتاکته با ساختار دایرهای و مکانیزم اتصال رزوهای نیاز دارند، گزینهای مناسب محسوب میشود.
ساختار کنتاکت در KD3106A 10SL-4S
یکی از نکات مهم هنگام انتخاب کانکتورهای سری KD، توجه به Insert Arrangement است. در مدل KD3106A 10SL-4S، عبارت 10SL-4 به معنی چهار کنتاکت نیست. آرایش 10SL-4 در این مدل شامل دو کنتاکت سایز #16 است و نوع کنتاکتها Socket یا Female است.
این موضوع هنگام سفارش کانکتور اهمیت زیادی دارد؛ زیرا عدد موجود در کد Insert Arrangement نباید با تعداد واقعی کنتاکتها اشتباه گرفته شود. بر اساس مشخصات ثبتشده برای مدل KD3106A10SL-4S، این کانکتور دارای 2 Contact و 2-#16 با جریان نامی 13A است. :contentReference[oaicite:1]{index=1}
طراحی Straight Plug
KUKDONG KD3106A 10SL-4S از نوع Straight Plug است. طراحی مستقیم کانکتور باعث میشود مسیر اتصال کابل به صورت خطی با بدنه کانکتور قرار بگیرد و برای بسیاری از تجهیزات و کابلکشیهای صنعتی مناسب باشد.
این مدل در دسته کانکتورهای کابلخور قرار میگیرد و برخلاف کانکتورهای پنلی مانند سری KD3102A، برای اتصال مستقیم به کابل طراحی شده است. به همین دلیل میتوان از آن در بخش کابلکشی تجهیزات و سامانههایی که به اتصال قابل جدا شدن نیاز دارند استفاده کرد.
اتصال رزوهای و مکانیزم کوپلینگ
یکی از ویژگیهای مهم کانکتورهای دایرهای این خانواده، استفاده از مکانیزم اتصال رزوهای است. در این روش، بخش Plug و کانکتور مقابل از طریق رزوه به یکدیگر متصل میشوند و یک اتصال مکانیکی پایدار ایجاد میکنند.
استفاده از اتصال رزوهای در تجهیزات صنعتی و تخصصی اهمیت زیادی دارد؛ زیرا اتصال کانکتور باید در برابر حرکت، لرزش و تنشهای مکانیکی معمول در زمان کارکرد تجهیزات پایداری مناسبی داشته باشد.
کنتاکتهای سایز #16
کانکتور KD3106A 10SL-4S دارای دو کنتاکت سایز #16 است. کنتاکتها بخش اصلی انتقال جریان یا سیگنال در کانکتور هستند و انتخاب سایز مناسب آنها باید با نیاز الکتریکی و سیم مورد استفاده در سیستم هماهنگ باشد.
جریان نامی اعلامشده برای این آرایش 13 آمپر است. بنابراین هنگام طراحی یا تعمیر سیستم، لازم است جریان واقعی مدار، مشخصات سیم و سایر الزامات الکتریکی با مشخصات کانکتور مطابقت داده شود.
کاربردهای کانکتور KUKDONG KD3106A 10SL-4S
به دلیل طراحی دایرهای، ساختار Straight Plug، دو کنتاکت Socket و اتصال رزوهای، این مدل میتواند در تجهیزات مختلفی که به یک کانکتور دو پین قابل اتصال و جداشدن نیاز دارند مورد استفاده قرار گیرد.
- تجهیزات نظامی و دفاعی
- تجهیزات صنعتی
- سیستمهای الکتریکی
- تجهیزات الکترونیکی
- سامانههای کنترلی
- تجهیزات ارتباطی
- ماشینآلات صنعتی
- سیستمهای دارای کابلکشی تخصصی
- تجهیزات نیازمند کانکتور دایرهای رزوهای
استاندارد و خانواده کانکتور
کانکتورهای سری KD در خانواده کانکتورهای دایرهای نظامی با ساختار مرتبط با MIL-DTL-5015 قرار میگیرند. این خانواده به دلیل طراحی مقاوم، تنوع زیاد در اندازه پوسته و آرایش کنتاکتها و امکان استفاده در تجهیزات مختلف، در کاربردهای صنعتی و تخصصی مورد توجه قرار گرفته است.
در مدلهای مشابه همین آرایش، مشخصات فنی 10SL-4 نیز به صورت دو موقعیت، Socket، Straight Plug، Solder و اتصال Threaded ثبت شده است. این اطلاعات در منابع فنی کانکتورهای MIL-DTL-5015 با آرایش 10SL-4 نیز قابل مشاهده است. :contentReference[oaicite:2]{index=2}

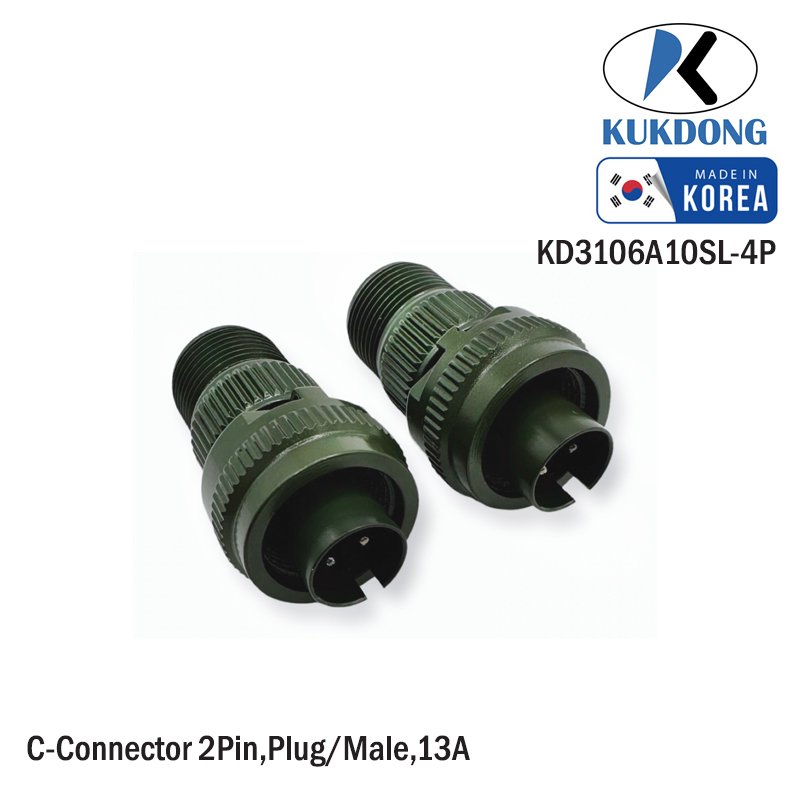

تفاوت KD3106A 10SL-4S با مدل 10SL-4P
در کدگذاری این مدل، حرف S و P نوع کنتاکت را مشخص میکنند. مدل KD3106A 10SL-4S دارای کنتاکتهای Socket یا Female است، در حالی که نسخه KD3106A 10SL-4P دارای کنتاکتهای Pin یا Male است. هر دو مدل در آرایش 10SL-4 دارای دو کنتاکت سایز #16 هستند و برای جفت شدن با کانکتور مناسب خود طراحی شدهاند. :contentReference[oaicite:3]{index=3}
به همین دلیل هنگام خرید کانکتور جایگزین یا انتخاب کانکتور مقابل، تنها توجه به Shell Size کافی نیست و باید کد کامل مدل، آرایش کنتاکت و نوع S یا P نیز بررسی شود.
نکات مهم هنگام خرید KD3106A 10SL-4S
برای خرید کانکتور KUKDONG KD3106A 10SL-4S بهتر است کد کامل محصول با کانکتور مقابل و مشخصات سیستم تطبیق داده شود. تعداد کنتاکتها، نوع Socket، سایز پوسته، آرایش 10SL-4 و جریان مورد نیاز مدار از جمله موارد مهم در انتخاب این مدل هستند.
همچنین نباید مدلهای مشابه تولیدکنندگان دیگر را صرفاً به دلیل یکسان بودن کد MIL یا Insert Arrangement، به عنوان محصول KUKDONG در نظر گرفت. برای خرید دقیق، برند و کد کامل کانکتور باید با محصول مورد نیاز مطابقت داشته باشد.
جدول مشخصات فنی KUKDONG KD3106A 10SL-4S
| مشخصه | مقدار |
|---|---|
| برند | KUKDONG Electronic Precision |
| مدل | KD3106A 10SL-4S |
| سری | KD3106A |
| نوع کانکتور | Circular Military Connector |
| نوع بدنه | Straight Plug |
| نوع نصب | Cable Mount |
| Shell Size | 10SL |
| Insert Arrangement | 10SL-4 |
| تعداد کنتاکت | 2 |
| نوع کنتاکت | Socket / Female |
| سایز کنتاکت | #16 |
| جریان نامی | 13A |
| نوع اتصال | رزوهای |
| استاندارد خانواده | MIL-DTL-5015 |
| ساختار اتصال | Threaded |
| جهت اتصال | Straight |
| نوع ترمینیشن | Solder |
| رزوه | 5/8-24 UNEF |
| کاربرد | نظامی، صنعتی، الکتریکی و الکترونیکی |
