توضیحات
ویژگی‌های اصلی
- کانکتور دایره‌ای MIL-C-26482 سری I
- مکانیزم اتصال سریع Bayonet
- دارای کنتاکت لحیمی
- ابعاد کوچک با چگالی متوسط کنتاکت
- ۳ نوع متریال پوسته: آلیاژ آلومینیوم، آلیاژ مس و فولاد ضدزنگ
- ۹ سایز پوسته از 08 تا 24
- ۴ نوع پوشش سطحی
- ۶ مدل پلاگ و ۱۸ مدل نصب ریسپتاکل
- بیش از ۳۰ نوع آرایش کنتاکت
- محدوده دمای کاری 55- تا 125+ درجه سانتی‌گراد
- مناسب برای سیستم‌های تجاری، نظامی و هوافضا
متن اصلی محصول

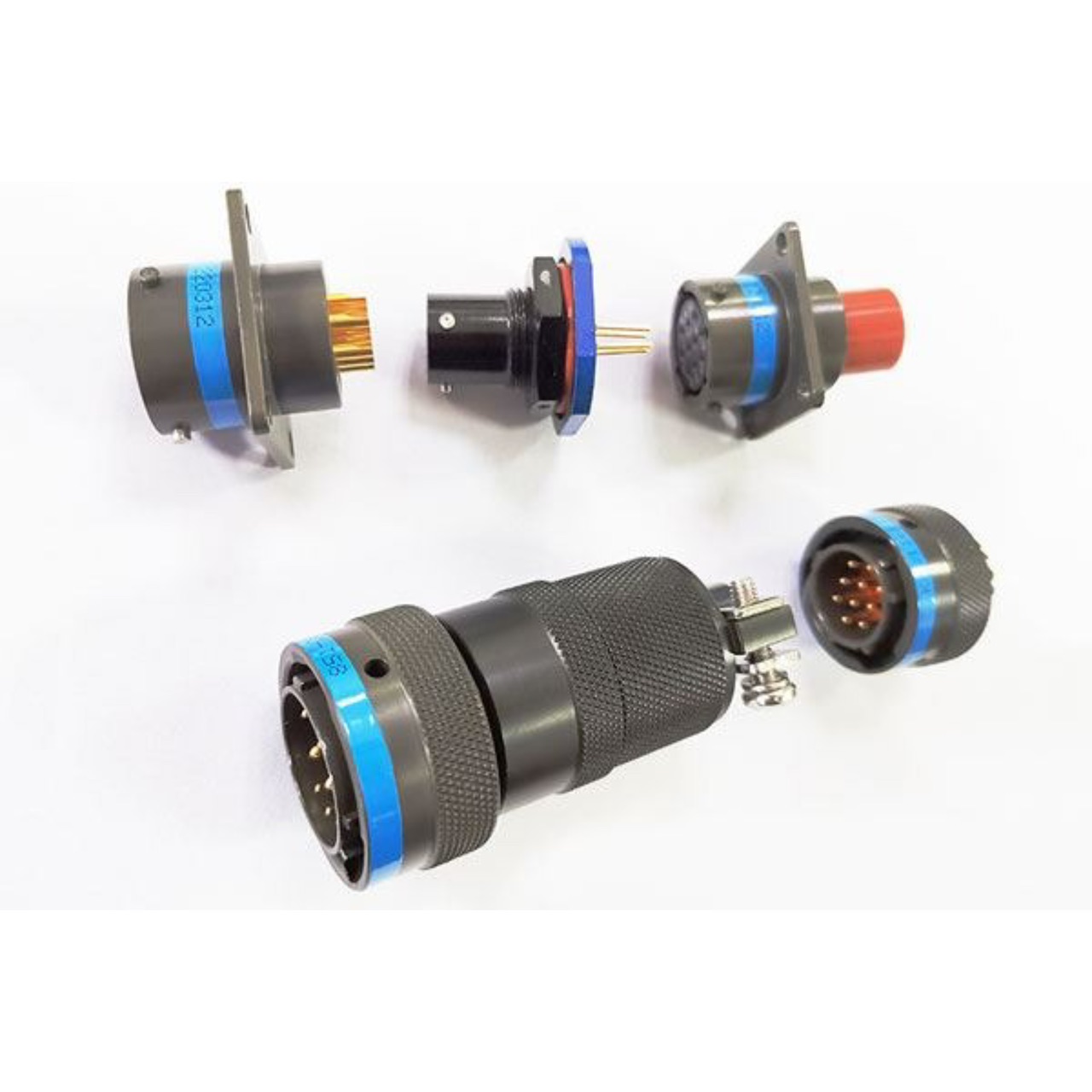

کانکتور دایره‌ای MIL-C-26482 Series I برای ایجاد یک اتصال الکتریکی مطمئن با قابلیت اتصال سریع طراحی شده است. این خانواده از کانکتورها از مکانیزم کوپلینگ سریع Bayonet بهره می‌برد و با داشتن کنتاکت‌های لحیمی، ابعاد کوچک و چگالی متوسط کنتاکت، برای استفاده در سیستم‌هایی که محدودیت فضا و نیاز به اتصال مطمئن دارند، طراحی شده است.
کانکتورهای سری MIL-C-26482 در مدل‌های متنوعی عرضه می‌شوند و امکان انتخاب پوسته، نوع نصب، نوع کنتاکت، آرایش کنتاکت و پوشش سطحی را فراهم می‌کنند. این خانواده دارای ۳ نوع متریال پوسته شامل آلیاژ آلومینیوم، آلیاژ مس و فولاد ضدزنگ است و در ۹ سایز پوسته از 08 تا 24 ارائه می‌شود.
برای این سری، ۶ مدل مختلف پلاگ و ۱۸ نوع مدل نصب ریسپتاکل در نظر گرفته شده است. همچنین بیش از ۳۰ نوع آرایش کنتاکت وجود دارد که امکان انتخاب کانکتور متناسب با نیاز سیستم را فراهم می‌کند. کنتاکت‌ها در دو نوع Pin و Socket ارائه می‌شوند و جهت‌گیری آن‌ها نیز می‌تواند در حالت‌های N، W، X، Y و Z باشد.
کانکتور دایره‌ای MIL-C-26482 Series I در مدل‌هایی با پوشش‌های مختلف از جمله کادمیوم Olive Drab، آنودایز مشکی، کادمیوم Olive Green، فولاد ضدزنگ Passivated و نیکل الکترولس عرضه می‌شود. همچنین بسته به نوع مدل، گزینه‌های مختلفی مانند آب‌بندی Grommet، کابل کلمپ، مدل‌های هرمتیک و کپسوله‌شده در دسترس هستند.
این خانواده از کانکتورهای دایره‌ای برای استفاده در سیستم‌های تجاری، نظامی و هوافضا طراحی شده است. محدوده دمای کاری آن از 55- درجه سانتی‌گراد تا 125+ درجه سانتی‌گراد بوده و مقاومت در برابر خوردگی بسته به کلاس پوشش متفاوت است؛ کلاس L تا ۴۸ ساعت و سایر انواع تا ۵۰۰ ساعت در برابر آزمون مه نمکی مقاومت دارند.
جدول مشخصات فنی
| مشخصات | جزئیات |
|---|---|
| سری | MIL-C-26482 Series I |
| نوع اتصال | Bayonet، اتصال سریع |
| نوع کنتاکت | لحیمی |
| نوع کنتاکت | Pin / Socket |
| سایز پوسته | 08، 10، 12، 14، 16، 18، 20، 22، 24 |
| جنس پوسته | آلیاژ آلومینیوم، آلیاژ مس یا فولاد ضدزنگ |
| جهت‌گیری کنتاکت | N، W، X، Y، Z |
| محدوده دمای کاری | 55- تا 125+ درجه سانتی‌گراد |
| مقاومت در برابر خوردگی | کلاس L تا ۴۸ ساعت و سایر انواع تا ۵۰۰ ساعت آزمون مه نمکی |
| نوع پوشش | Olive Drab Cadmium، Black Anodized، Olive Green Cadmium، Stainless Steel Passivated، Electroless Nickel |
| مدل‌های پلاگ | ۶ نوع |
| مدل‌های نصب ریسپتاکل | ۱۸ نوع |
| آرایش کنتاکت | بیش از ۳۰ نوع |
| کاربرد | سیستم‌های تجاری، نظامی و هوافضا |
