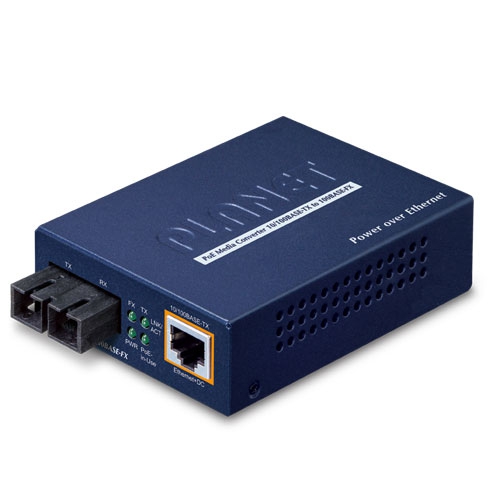

معرفی مدیا کانورتر PoE 100Base-FX به 10/100Base-TX PLANET FTP-802 / FTP-802S15
PLANET FTP-802 / FTP-802S15 یک مدیا کانورتر PoE فست اترنت است که علاوه بر تبدیل سیگنال شبکه فیبر نوری به Ethernet مسی، امکان تأمین برق تجهیزات شبکه را نیز از طریق کابل Ethernet فراهم میکند.
این محصول دو فناوری را در یک دستگاه ترکیب میکند: Media Conversion برای تبدیل 100Base-FX به 10/100Base-TX و Power over Ethernet برای تأمین برق تجهیزات سازگار با IEEE 802.3af. به همین دلیل میتوان از آن برای تجهیزاتی مانند نقاط دسترسی بیسیم، دوربینهای IP و تلفنهای IP استفاده کرد.
برای مشاهده محصولات مشابه، میتوانید دستهبندی مدیا کانورترها را در سایت آی تاپ بررسی کنید.
تبدیل فیبر نوری به شبکه مسی
FTP-802 و FTP-802S15 سیگنال نوری 100Base-FX را به سیگنال الکتریکی 10/100Base-TX تبدیل میکنند. این قابلیت امکان اتصال شبکه فیبر نوری به تجهیزات دارای رابط Ethernet مسی را فراهم میکند.
این محصول با استفاده از رابط فیبر نوری، محدودیت فاصله 100 متری بخش PoE بین PSE و PD را برطرف میکند و امکان انتقال شبکه در فاصلههای طولانیتر را فراهم میسازد.
تأمین برق تجهیزات از طریق PoE
یکی از ویژگیهای اصلی FTP-802 / FTP-802S15، عملکرد آن بهعنوان PoE Injector است.
این محصول مطابق استاندارد IEEE 802.3af میتواند برق DC با ولتاژ 48V را از طریق کابل Ethernet به تجهیزات سازگار منتقل کند. توان خروجی PoE حداکثر 15.4 وات و جریان آن حداکثر 350mA است.
در نتیجه، داده و برق میتوانند از طریق یک کابل Ethernet به دستگاه مقصد منتقل شوند و نیاز به کابل برق جداگانه در محل نصب تجهیزات کاهش پیدا کند.
مناسب برای دوربین IP و تجهیزات شبکه
PLANET این محصول را برای استقرار تجهیزات شبکه از راه دور معرفی کرده است. ترکیب رابط فیبر نوری و PoE باعث میشود FTP-802 برای محیطهایی که تجهیزات شبکه در فاصله زیادی از زیرساخت اصلی قرار دارند، کاربرد داشته باشد.
از جمله کاربردهای ذکرشده توسط PLANET میتوان به موارد زیر اشاره کرد:
- دوربینهای IP
- نقاط دسترسی بیسیم
- تلفنهای IP
- تجهیزات شبکه سازگار با IEEE 802.3af
مدل FTP-802 و FTP-802S15
این سری در دو مدل ارائه شده است:
| مدل | نوع فیبر | کانکتور | حداکثر فاصله |
|---|---|---|---|
| FTP-802 | Multi-mode | SC | 2 کیلومتر |
| FTP-802S15 | Single-mode | SC | 15 کیلومتر |
هر دو مدل از طول موج 1310nm استفاده میکنند.
قابلیت Link Fault Pass-through
FTP-802 / FTP-802S15 از قابلیت LFP (Link Fault Pass-through) پشتیبانی میکند.
در صورت فعال بودن LFP، زمانی که لینک یکی از سمتهای TP یا FX دچار مشکل شود، پورت دیگر نیز خاموش میشود. این قابلیت به مدیر شبکه کمک میکند مشکلات لینک را سریعتر تشخیص دهد.
LFP از طریق DIP Switch دستگاه قابل فعال یا غیرفعال کردن است.
عملکرد شبکه و کنترل جریان
این مدیا کانورتر از معماری Store-and-Forward استفاده میکند و برای جلوگیری از Packet Loss از مکانیزمهای کنترل جریان بهره میبرد.
در حالت Full-Duplex از IEEE 802.3x Pause Frame و در حالت Half-Duplex از Back Pressure استفاده میشود.
مشخصات فنی
| مشخصات | FTP-802 / FTP-802S15 |
|---|---|
| عنوان محصول | 100Base-FX to 10/100Base-TX PoE Media Converter |
| پورت مسی | 1 × Fast Ethernet TP با PoE |
| سرعت پورت مسی | 10/100Mbps |
| پورت فیبر | 1 × 100Base-FX |
| کانکتور فیبر | SC |
| FTP-802 | Multi-mode، تا 2km |
| FTP-802S15 | Single-mode، تا 15km |
| طول موج | 1310nm |
| استاندارد PoE | IEEE 802.3af |
| توان PoE | 48V DC، حداکثر 15.4W |
| جریان PoE | 350mA |
| Auto-Negotiation | دارد |
| Auto MDI/MDI-X | دارد |
| Flow Control | IEEE 802.3x / Back Pressure |
| معماری سوئیچ | Store-and-Forward |
| LFP | دارد |
| LLCF / LLR | دارد |
| DIP Switch | انتخاب حالت LFP |
| LED | Power، Status، FX/LNK، TX/LNK، PoE in Use |
| منبع تغذیه | 48V DC، 0.4A، آداپتور خارجی AC به DC |
| ابعاد | 94 × 70.3 × 26.2 میلیمتر |
| وزن | 0.2 کیلوگرم |
| دمای کاری | 0 تا 50°C |
| رطوبت کاری | 5 تا 90% بدون تقطیر |
| استانداردها | IEEE 802.3، IEEE 802.3u، IEEE 802.3af |
| تأییدیهها | FCC Part 15 Class A، CE |
جمعبندی
PLANET FTP-802 / FTP-802S15 یک مدیا کانورتر PoE فست اترنت استاندارد است که تبدیل 100Base-FX به 10/100Base-TX را همراه با تأمین برق PoE در یک دستگاه ارائه میدهد. FTP-802 برای فیبر Multi-mode تا 2 کیلومتر و FTP-802S15 برای فیبر Single-mode تا 15 کیلومتر طراحی شدهاند.
