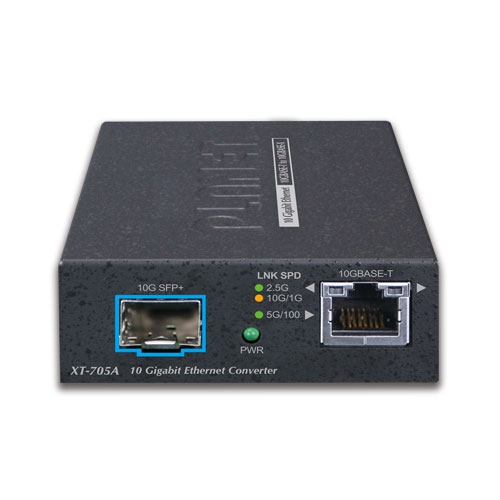

معرفی مدیا کانورتر PLANET XT-705A
مدیا کانورتر استاندارد 10G PLANET XT-705A یک مبدل شبکه پرسرعت است که برای اتصال تجهیزات دارای پورت مسی به زیرساخت فیبر نوری طراحی شده است. این دستگاه به یک پورت 10G/5G/2.5G/1G/100BASE-T RJ45 و یک اسلات 10GBASE-X SFP+ مجهز شده و امکان تبدیل ارتباط شبکه مسی به فیبر نوری را فراهم میکند.
XT-705A از سرعتهای 100Mbps، 1Gbps، 2.5Gbps، 5Gbps و 10Gbps در رابط مسی پشتیبانی میکند و در سمت فیبر میتوان از ماژولهای SFP+ سازگار استفاده کرد. با توجه به نوع ماژول و فیبر مورد استفاده، فاصله انتقال میتواند از 300 متر روی فیبر Multi-mode تا 60 کیلومتر روی فیبر Single-mode باشد.
اگر به دنبال مدلهای مشابه هستید، میتوانید سایر مدیا کانورترها را در دستهبندی محصولات آی تاپ مشاهده و مقایسه کنید.
پورت مسی چندسرعته
XT-705A دارای یک پورت RJ45 با پشتیبانی از استانداردهای 10G/5G/2.5G/1G/100BASE-T است. این پورت از Auto-Negotiation و Auto MDI/MDI-X پشتیبانی میکند و امکان برقراری ارتباط با تجهیزات شبکه در سرعتهای مختلف را فراهم میسازد.
در سرعت 10Gbps، استفاده از کابلهای Cat6A یا Cat7 امکان انتقال اطلاعات تا 100 متر را فراهم میکند. برای سرعتهای پایینتر نیز امکان استفاده از کابلهای سازگار Cat5e، Cat6، Cat6A و Cat7 وجود دارد.
اسلات فیبر نوری 10G SFP+
در بخش فیبر نوری، XT-705A به یک اسلات 10GBASE-X SFP+ مجهز شده است. این اسلات از ترنسیورهای 10GBASE-SR، 10GBASE-LR و 10GBASE-BX پشتیبانی میکند و به کاربر اجازه میدهد با توجه به فاصله موردنیاز، نوع فیبر و ساختار شبکه، ماژول مناسب را انتخاب کند.
با استفاده از ماژول مناسب، حداکثر فاصله انتقال روی فیبر Multi-mode تا 300 متر و روی فیبر Single-mode تا 60 کیلومتر اعلام شده است.
عملکرد Wire-Speed و ظرفیت 20Gbps
XT-705A برای انتقال داده با عملکرد Wire-Speed طراحی شده است. این محصول دارای Fabric داخلی 20Gbps بوده و از Jumbo Frame تا 16K پشتیبانی میکند.
این ویژگیها باعث میشوند XT-705A برای شبکههایی که حجم بالایی از داده را با سرعت 10Gbps منتقل میکنند، گزینه مناسبی باشد.
Flow Control و مدیریت ترافیک
این مدیا کانورتر از Flow Control برای کمک به جلوگیری از Packet Loss پشتیبانی میکند. در حالت Half-Duplex از Back Pressure و در حالت Full-Duplex از IEEE 802.3x Pause Frame استفاده میشود.
همچنین دستگاه از Automatic Address Learning و Address Aging پشتیبانی میکند و جدول آدرس آن ظرفیت 9K ورودی دارد.
محافظت ESD
PLANET برای XT-705A قابلیت محافظت در برابر تخلیه الکترواستاتیکی را در نظر گرفته است. دستگاه از حفاظت Ethernet ESD تا 6000V DC پشتیبانی میکند و این ویژگی به افزایش پایداری تجهیزات در محیطهای شبکه کمک میکند.
نصب و راهاندازی
XT-705A با طراحی Plug and Play ارائه شده و برای راهاندازی آن به پیکربندی پیچیدهای نیاز نیست.
دستگاه را میتوان بهصورت رومیزی یا دیواری نصب کرد و امکان نصب روی DIN-Rail نیز با استفاده از کیت اختیاری وجود دارد.
قابلیت نصب داخل شاسی
XT-705A علاوه بر استفاده بهصورت مستقل، قابلیت نصب بهعنوان ماژول داخل شاسیهای مدیا کانورتر PLANET را نیز دارد.
طبق اطلاعات رسمی PLANET، این مدل با شاسیهای MC-700، MC-1500، MC-1500R و MC-1500R48 سازگار است. این قابلیت برای پروژههایی که چندین مدیا کانورتر در یک محل نصب میشوند، کاربردی است.
مصرف انرژی
XT-705A از یک منبع تغذیه خارجی 5V DC با جریان 2A استفاده میکند و حداکثر مصرف برق آن 3.75 وات اعلام شده است. این مصرف پایین، دستگاه را برای استفاده مداوم در زیرساختهای شبکه مناسب میکند.
کاربردهای PLANET XT-705A
این محصول برای محیطهایی که به ارتباط پرسرعت 10Gbps و تبدیل شبکه مسی به فیبر نوری نیاز دارند، مناسب است، از جمله:
- دیتاسنترها
- Cloud Computing
- شبکههای سازمانی
- Enterprise Backbone
- شبکههای Campus
- زیرساختهای مخابراتی
- اتصال سرورها به شبکه فیبر نوری
- اتصال سوئیچهای 10G به فیبر
- توسعه شبکههای 10Gbps
- اتصال تجهیزات مسی به Backbone فیبر نوری
PLANET نیز XT-705A را برای دیتاسنتر، Cloud Computing، Enterprise Backbone، Campus Network و Carrier Infrastructure معرفی کرده است.
مشخصات فنی
| مشخصات | مقدار |
|---|---|
| مدل | PLANET XT-705A |
| نوع محصول | مدیا کانورتر استاندارد 10G |
| عنوان انگلیسی | 10G/5G/2.5G/1G/100M Copper to 10GBASE-X SFP+ Media Converter |
| رابط مسی | 1 × 10G/5G/2.5G/1G/100BASE-T RJ45 |
| رابط فیبر | 1 × 10GBASE-X SFP+ |
| Auto MDI/MDI-X | دارد |
| Auto-Negotiation | دارد |
| سرعتهای مسی | 100M / 1G / 2.5G / 5G / 10G |
| Fabric | 20Gbps |
| روش پردازش | Store and Forward |
| جدول آدرس | 9K entries |
| Jumbo Frame | 16K |
| Flow Control | IEEE 802.3x / Back Pressure |
| ماژول فیبر | 10GBASE-SR / LR / BX |
| Multi-mode | تا 300 متر |
| Single-mode | تا 60 کیلومتر |
| کابل 10G | Cat6A / Cat7 |
| کابل 5G | Cat6 / Cat6A / Cat7 |
| کابل 1G/2.5G | Cat5e / Cat6 / Cat6A / Cat7 |
| حداکثر فاصله مسی | 100 متر |
| ESD Protection | 6KV DC |
| بدنه | Compact-sized Metal Case |
| نصب | Desktop / Wall Mount / DIN-Rail اختیاری |
| منبع تغذیه | 5V DC, 2A Max. |
| مصرف برق | 3.75W Max. |
| ابعاد | 94 × 70.3 × 26.2 میلیمتر |
| وزن | 180 گرم |
| دمای کاری | 0 تا 50°C |
| دمای نگهداری | -10 تا 70°C |
| رطوبت کاری | 5 تا 95% بدون تقطیر |
| استانداردها | IEEE 802.3u / 802.3ab / 802.3bz / 802.3an / 802.3ae / 802.3x |
| شاسیهای سازگار | MC-700 / MC-1500 / MC-1500R / MC-1500R48 |
| تأییدیهها | FCC Part 15 Class A / CE |
اطلاعات جدول بر اساس مشخصات رسمی XT-705A در سایت PLANET تنظیم شده است.
جمعبندی
مدیا کانورتر استاندارد 10G PLANET XT-705A یک راهکار Plug and Play برای تبدیل ارتباط مسی 10G/5G/2.5G/1G/100M به ارتباط فیبر نوری 10G است. وجود پورت RJ45 چندسرعته، اسلات SFP+، ظرفیت Fabric برابر 20Gbps، پشتیبانی از Jumbo Frame تا 16K و امکان انتقال فیبر تا 60 کیلومتر، این محصول را برای شبکههای پرسرعت سازمانی، دیتاسنترها، Backbone و زیرساختهای مخابراتی مناسب میکند
