معرفی محصول

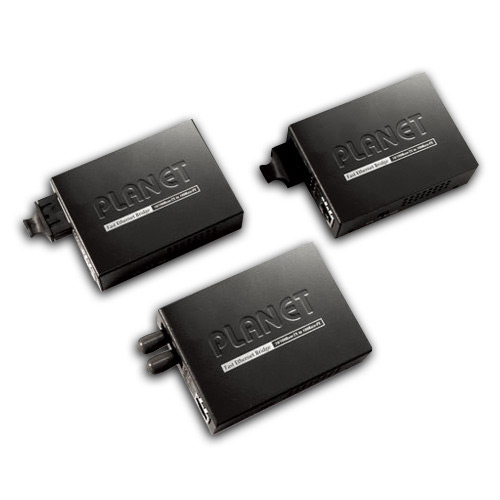

مدیا کانورتر PLANET FT-80x Series یک Bridge Media Converter فست اترنت است که برای تبدیل شبکه فیبر نوری 100BASE-FX به شبکه مسی 10/100BASE-TX طراحی شده است. این سری از عملکردهای Half-Duplex و Full-Duplex پشتیبانی میکند و میتواند متناسب با تجهیزات متصل به پورت STP، بالاترین سطح عملکرد قابل پشتیبانی را بهصورت خودکار انتخاب کند.
در صورتی که دستگاه متصل به پورت STP مانند سوئیچ یا Workstation از Full-Duplex پشتیبانی کند، FT-80x به حالت Full-Duplex تطبیق پیدا کرده و پهنای باند مؤثر 200Mbps را ارائه میدهد. در صورت اتصال به Hub یا تجهیزی که فقط Half-Duplex را پشتیبانی میکند، دستگاه به حالت Half-Duplex رفته و پهنای باند اسمی 100Mbps را ارائه میکند.
برای مشاهده محصولات مشابه، میتوانید دستهبندی مدیا کانورترها را در سایت آی تاپ بررسی کنید.
پشتیبانی از انواع فیبر نوری
FT-80x در مدلهای مختلفی ارائه شده است تا امکان استفاده از انواع فیبر و کانکتورهای مختلف فراهم شود. پورت فیبر این سری با طول موج 1310nm کار میکند و نوع کانکتور و فاصله انتقال به مدل انتخابشده بستگی دارد.
مدلهای مختلف این سری شامل موارد زیر هستند:
| مدل | نوع فیبر و کانکتور | فاصله |
|---|---|---|
| FT-801 | ST / Multi-mode | 2km |
| FT-802 | SC / Multi-mode | 2km |
| FT-802S15 | SC / Single-mode | 15km |
| FT-802S35 | SC / Single-mode | 35km |
| FT-802S50 | SC / Single-mode | 50km |
| FT-806A20 | WDM SC / Single-mode، TX: 1310nm | 20km |
| FT-806B20 | WDM SC / Single-mode، TX: 1550nm | 20km |
| FT-806A60 | WDM SC / Single-mode، TX: 1310nm | 60km |
| FT-806B60 | WDM SC / Single-mode، TX: 1550nm | 60km |
در مدلهای WDM، FT-806A20/FT-806B20 و FT-806A60/FT-806B60 باید بهصورت جفت استفاده شوند؛ یعنی مدل A در یک سمت و مدل B در سمت دیگر قرار میگیرد.
قابلیت LFP، LLCF و LLR
سری FT-80x به قابلیت LFP یا Link Fault Pass-through مجهز است. این قابلیت به مدیر شبکه کمک میکند مشکل ایجادشده در لینک را سریعتر تشخیص دهد.
LFP از دو عملکرد LLCF و LLR تشکیل میشود:
LLCF (Link Loss Carry Forward): در صورت قطع لینک در خط TP، لینک انتقال فیبر را نیز قطع میکند.
LLR (Link Loss Return): در صورت قطع لینک فیبر، لینک انتقال فیبر را قطع میکند.
این قابلیتها برای اطلاع سریع مدیر شبکه از مشکلات مربوط به لینک طراحی شدهاند. فعال یا غیرفعال کردن LFP نیز از طریق DIP Switch امکانپذیر است.
کنترل Duplex و عملکرد شبکه
FT-80x امکان کار در حالت Half-Duplex و Full-Duplex را فراهم میکند. پورت TP از Auto-Negotiation برای انتخاب حالت مناسب استفاده میکند، در حالی که حالت Duplex پورت FX از طریق DIP Switch قابل تنظیم است.
همچنین این سری از IEEE 802.3x Full-Duplex Flow Control و Back Pressure در حالت Half-Duplex پشتیبانی میکند تا از از دست رفتن بستههای شبکه جلوگیری شود.
نصب بهصورت مستقل یا داخل شاسی
یکی از ویژگیهای FT-80x انعطافپذیری در نحوه نصب است. این محصول میتواند بهصورت Standalone مورد استفاده قرار گیرد یا داخل شاسی استاندارد مدیا کانورتر PLANET نصب شود.
طبق اطلاعات PLANET، FT-80x با شاسیهایی مانند MC-700، MC-1500، MC-1500R و MC-1500R48 سازگار است. نصب در شاسی امکان تأمین برق متمرکز و مدیریت سادهتر تجهیزات را فراهم میکند.
مناسب برای شبکههای FTTH، FTTC و FTTB
PLANET سری FT-80x را بهعنوان راهکاری برای ایجاد شبکههای FTTH، FTTC و FTTB معرفی کرده است. این سری میتواند در شبکههای ISP، دانشگاهها و سازمانها برای تبدیل ارتباط فیبر نوری به Ethernet مسی مورد استفاده قرار گیرد.
مشخصات فنی
| مشخصات | مقدار |
|---|---|
| سری محصول | FT-80x |
| نوع | 10/100BASE-TX to 100BASE-FX Bridge Media Converter |
| رابط مسی | 1 × RJ45 10/100BASE-TX |
| رابط فیبر | 1 × 100BASE-FX |
| سرعت TP | 10/100Mbps |
| سرعت FX | 100Mbps |
| Auto MDI/MDI-X | دارد |
| Auto-Negotiation | دارد |
| حالت Duplex در TP | Half / Full Duplex |
| حالت Duplex در FX | Half / Full Duplex از طریق DIP Switch |
| Flow Control | IEEE 802.3x / Back Pressure |
| LFP | دارد |
| LLCF | دارد |
| LLR | دارد |
| DIP Switch | 2 عدد |
| طول موج | 1310nm؛ در مدلهای WDM متفاوت |
| ابعاد | 94 × 70 × 26 میلیمتر |
| وزن | 0.2 کیلوگرم |
| ورودی برق | 5V DC، 2A حداکثر |
| آداپتور | 100-240V AC، فرکانس 50-60Hz |
| بدنه | فلزی کامپکت |
| استانداردها | IEEE 802.3، IEEE 802.3u، IEEE 802.3x |
فاصله انتقال
بسته به مدل و نوع فیبر، FT-80x میتواند فاصلههای مختلفی را پوشش دهد:
- کابل Twisted Pair: حداکثر 100 متر
- Multi-mode: تا 2 کیلومتر در Full-Duplex
- Single-mode: تا 15، 20، 35، 50 و 60 کیلومتر
- WDM Single-mode: تا 20 یا 60 کیلومتر
در حالت Half-Duplex، فاصله اعلامشده برای فیبر در صفحه PLANET برابر با 412 متر است.
مدلهای سری FT-80x
FT-801
10/100BASE-TX to 100BASE-FX (ST, MM) Bridge Media Converter – 2km
FT-802
10/100BASE-TX to 100BASE-FX (SC, MM) Bridge Media Converter – 2km
FT-802S15
10/100BASE-TX to 100BASE-FX (SC, SM) Bridge Media Converter – 15km
FT-802S35
10/100BASE-TX to 100BASE-FX (SC, SM) Bridge Media Converter – 35km
FT-802S50
10/100BASE-TX to 100BASE-FX (SC, SM) Bridge Media Converter – 50km
FT-806A20
10/100BASE-TX to 100BASE-FX (WDM TX:1310nm, SM) Bridge Media Converter – 20km
FT-806B20
10/100BASE-TX to 100BASE-FX (WDM TX:1550nm, SM) Bridge Media Converter – 20km
FT-806A60
10/100BASE-TX to 100BASE-FX (WDM TX:1310nm, SM) Bridge Media Converter – 60km
FT-806B60
10/100BASE-TX to 100BASE-FX (WDM TX:1550nm, SM) Bridge Media Converter – 60km
این عناوین مطابق بخش Ordering Information صفحه رسمی PLANET هستند.
جمعبندی
مدیا کانورتر فست اترنت PLANET FT-80x Series برای تبدیل 10/100BASE-TX به 100BASE-FX طراحی شده و با مدلهای مختلف ST، SC و WDM امکان استفاده از فیبر Multi-mode و Single-mode را فراهم میکند. پشتیبانی از LFP، LLCF، LLR، Auto-Negotiation، Flow Control و امکان استفاده بهصورت مستقل یا داخل شاسی، این سری را برای کاربردهای مختلف شبکه فیبر نوری مناسب میکند.
