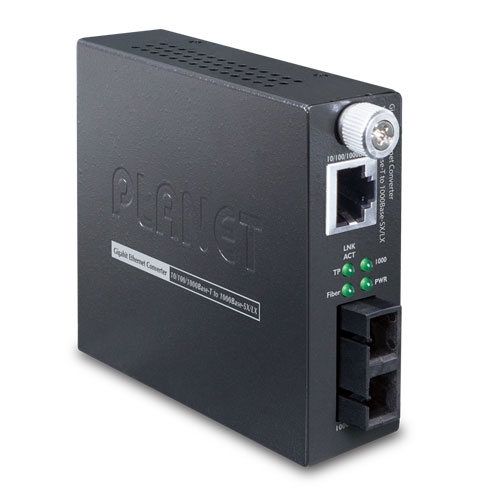

معرفی مدیا کانورتر هوشمند 10/100/1000BASE-T به 1000BASE-X PLANET GST-80x
مدیا کانورتر گیگابیتی PLANET GST-80x Series انعطافپذیری اتصال Ethernet با سرعت 10/100/1000Mbps را از طریق پورت RJ45 و عملکرد پایدار Gigabit روی فیبر نوری فراهم میکند. این سری برای تبدیل شبکههای 10/100/1000BASE-T به شبکههای 1000BASE-SX/LX طراحی شده و با رابطهای SC، SFP و WDM برای استفاده با فیبرهای Single-mode و Multi-mode ارائه میشود.
این سری شامل مدلهای GST-802، GST-802S، GST-805A، GST-806A15، GST-806B15، GST-806A60 و GST-806B60 است که بسته به مدل، نوع رابط فیبر و فاصله انتقال متفاوتی دارند.
برای مشاهده مدلهای مشابه، میتوانید مدیا کانورترها را در دستهبندی محصولات آی تاپ|ITOPCO بررسی کنید.
افزایش فاصله ارتباط با عملکرد گیگابیتی
سری GST-80x فاصله ارتباطی شبکه را با استفاده از فیبر نوری افزایش میدهد و امکان تبدیل بین رابطهای 10/100/1000BASE-T و 1000BASE-SX/LX را فراهم میکند.
طبق اطلاعات صفحه رسمی PLANET، گزینههای فیبر شامل موارد زیر هستند:
| نوع فیبر | نوع کانکتور | فاصله |
|---|---|---|
| Multi-mode | Duplex LC/SC | 220m / 550m / 2km |
| Multi-mode WDM | Simplex LC | 2km |
| Single-mode | Duplex LC/SC | 20 / 40 / 80 / 120km |
| Single-mode WDM | Simplex LC/SC | 10 / 20 / 40 / 60 / 80 / 120km |
فاصله دقیق به مدل و نوع ماژول یا ترنسیور مورد استفاده بستگی دارد.
قابلیتهای مدیریت هوشمند
GST-80x دارای Auto MDI/MDI-X روی پورت TP است و از DIP Switch برای تنظیم قابلیتهای هوشمند استفاده میکند.
از طریق این DIP Switch میتوان حالت Auto-negotiation یا Force رابط فیبر و همچنین عملکرد Link Fault Passthrough را تنظیم کرد.
Link Fault Passthrough
قابلیت LFP در GST-80x شامل Link Loss Carry Forward یا LLCF و Link Loss Return یا LLR است.
LLCF زمانی که دستگاه متصل به مبدل و خط TP ارتباط خود را از دست میدهد، لینک فیبر را قطع میکند. LLR نیز زمانی که دستگاه متصل یا خط فیبر لینک خود را از دست میدهد، لینک انتقال فیبر را قطع میکند.
این قابلیتها برای اطلاع سریع مدیران از مشکلات لینک و کمک به مانیتورینگ شبکه استفاده میشوند.
نصب مستقل یا داخل شاسی مدیریتی
GST-80x را میتوان بهصورت یک دستگاه مستقل با استفاده از آداپتور DC مورد استفاده قرار داد یا بهعنوان Slide-in Module داخل شاسی مدیریتی 19 اینچی 16 اسلات PLANET نصب کرد.
این سری با شاسیهای MC-1610MR و MC-1610MR48 سازگار است. هنگامی که GST-80x در این شاسی مدیریتی قرار میگیرد، امکان مدیریت مبدل و مانیتور کردن وضعیت آن از طریق کنسول محلی RS-232 به RJ45 و رابط Web از راه دور فراهم میشود.
امکانات مدیریت در شاسی
در صورت استفاده GST-80x با شاسی مدیریتی MC-1610MR/MC-1610MR48، امکانات زیر ارائه میشود:
- Bandwidth Control
- TS-1000 OAM
- IEEE 802.3ah OAM
- Loop Back Test
این قابلیتها طبق صفحه رسمی PLANET در ساختار شاسی مدیریتی در دسترس هستند.
شبکه فیبر نوری برای ISP، سازمانها و خانهها
PLANET سری GST-80x را برای ایجاد راهکارهای شبکه ISP مبتنی بر FTTH و FTTC و همچنین محیطهای سازمانی کوچک مبتنی بر FTTB معرفی کرده است.
این سری با انتقال داده با عملکرد بالا و نصب آسان، امکان ایجاد زیرساخت شبکه فیبر نوری را فراهم میکند.
مدلهای سری GST-80x
| مدل | عنوان و نوع فیبر |
|---|---|
| GST-802 | 10/100/1000BASE-T to 1000BASE-SX Smart Gigabit Media Converter – 220/550m |
| GST-802S | 10/100/1000BASE-T to 1000BASE-LX Smart Gigabit Media Converter – 20km |
| GST-805A | 10/100/1000BASE-T to 1000BASE-SX/LX Smart Gigabit Media Converter – Mini-GBIC/SFP |
| GST-806A15 | 10/100/1000BASE-T to 1000BASE-LX WDM Smart Gigabit Media Converter – TX: 1310nm – 20km |
| GST-806B15 | 10/100/1000BASE-T to 1000BASE-LX WDM Smart Gigabit Media Converter – TX: 1550nm – 20km |
| GST-806A60 | 10/100/1000BASE-T to 1000BASE-LX WDM Smart Gigabit Media Converter – TX: 1310nm – 60km |
| GST-806B60 | 10/100/1000BASE-T to 1000BASE-LX WDM Smart Gigabit Media Converter – TX: 1550nm – 60km |
این نامگذاری و مشخصات مدلها از بخش Ordering Information صفحه رسمی PLANET گرفته شده است.
مشخصات فنی
| مشخصات | مقدار |
|---|---|
| سری محصول | GST-80x Series |
| نوع محصول | 10/100/1000BASE-T to 1000BASE-X Smart Media Converter |
| رابط مسی | 10/100/1000BASE-T RJ45 |
| رابط فیبر | 1000BASE-SX/LX |
| کانکتور فیبر | LC / SC / WDM / SFP |
| Auto MDI/MDI-X | دارد |
| Flow Control | Back Pressure / IEEE 802.3x |
| Forwarding | Full Wire-Speed |
| Jumbo Frame | 16K |
| LFP | دارد |
| LLCF | دارد |
| LLR | دارد |
| DIP Switch | Fiber Auto-negotiation/Manual و LFP Disable/Enable |
| مدیریت | از طریق Managed Media Converter Chassis |
| شاسی مدیریتی | MC-1610MR / MC-1610MR48 |
| OAM | TS-1000 / IEEE 802.3ah |
| Loop Back Test | دارد |
| ورودی برق | DC 5V/2A |
| مصرف برق | 2.3W حداکثر |
| ابعاد | 93.8 × 80.75 × 26.4 میلیمتر |
| وزن | 207 گرم |
| دمای کاری | 0 تا 50°C |
| رطوبت کاری | 5 تا 95% بدون تقطیر |
| دمای نگهداری | -10 تا 70°C |
| رطوبت نگهداری | 5 تا 95% بدون تقطیر |
| استانداردها | IEEE 802.3 / 802.3u / 802.3ab / 802.3z / 802.3ah |
| تأییدیهها | FCC Class A / CE Class A |
جمعبندی
مدیا کانورتر گیگابیتی مدیریتی شاسی PLANET GST-80x Series برای تبدیل شبکه 10/100/1000BASE-T به 1000BASE-X طراحی شده و با گزینههای مختلف SC، SFP و WDM برای فیبرهای Single-mode و Multi-mode ارائه میشود. این سری قابلیت استفاده مستقل را دارد و همچنین میتواند بهعنوان ماژول داخل شاسی مدیریتی 16 اسلات MC-1610MR/MC-1610MR48 نصب شود.
