توضیحات

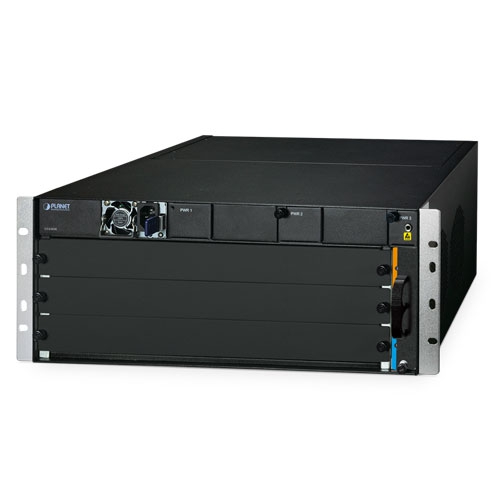

سوئیچ شبکه PLANET CS-6303R یک شاسی سوئیچ مسیریابی لایه 3 است که برای شبکههای بزرگ سازمانی، Campus، جوامع، ISPها و دیتاسنترها طراحی شده است؛ محیطهایی که به پیکربندی انعطافپذیر، ظرفیت بالا، تراکم پورت بالا، قابلیت اطمینان زیاد و مدیریت پیشرفته ترافیک نیاز دارند.
CS-6303R دارای سه اسلات ماژول و منبع تغذیه افزونه است و با استفاده از ماژولهای مختلف مدیریت و سوئیچ، انعطاف بالایی برای پیکربندی شبکه فراهم میکند. یک ماژول مدیریت میتواند در کنار دو ماژول سوئیچ کار کند یا دو ماژول مدیریت برای پشتیبانگیری از سیستم مورد استفاده قرار گیرند.
عملکرد گیگابیتی، 10 گیگابیتی و 40 گیگابیتی
CS-6303R امکان اتصال اترنت Gigabit، 10-Gigabit و 40-Gigabit را در یک پلتفرم ماژولار و انعطافپذیر فراهم میکند. معماری ماژولار این شاسی از Forwarding لایه 2 و لایه 3 با سرعت Wire-Speed و عملکرد مسیریابی IPv4 و IPv6 پشتیبانی میکند.
ظرفیت Forwarding این سیستم در یک شاسی میتواند به 1.47Tbps برسد و برای استفاده در لایه Core شبکههای Campus و سازمانی و همچنین لایه Aggregation شبکههای Metropolitan و WAN مناسب است.
پروتکلهای مسیریابی لایه 3
CS-6303R از مجموعهای از قابلیتهای مدیریتی و مسیریابی لایه 3 پشتیبانی میکند. پروتکلهای مسیریابی IPv4 شامل RIP v1/v2، OSPFv2 و BGP4 هستند و در بخش IPv6 نیز RIPng، OSPFv3 و BGP4+ پشتیبانی میشوند.
همچنین قابلیتهایی مانند VLAN Routing، Policy-based Routing، VRRP و Route Redistribution در این شاسی ارائه شده است.
پشتیبانی کامل از IPv6
این محصول از فناوریهای مختلف IPv4 به IPv6 و IPv6 به IPv4 پشتیبانی میکند. از جمله این قابلیتها میتوان به IPv4 Manual/Automatic Tunnel، IPv6-to-IPv4 Tunnel و ISATAP Tunnel اشاره کرد.
همچنین IPv6 Neighbor Discovery، DHCPv6، Path MTU Discovery و مدیریت مبتنی بر IPv6 از طریق Telnet، SSH و ACL در آن پشتیبانی میشوند.
قابلیتهای Multicast
CS-6303R در لایه 2 از IGMP Snooping نسخههای v1/v2/v3 و MLD Snooping نسخههای v1/v2 پشتیبانی میکند.
همچنین قابلیتهایی مانند Multicast VLAN Register یا MVR، کنترل Multicast Receiver/Sender و تشخیص منبع غیرمجاز Multicast را ارائه میدهد. در لایه 3 نیز PIM-DM، PIM-SM و PIM-SSM پشتیبانی میشوند.
قابلیت اطمینان بالا
ماژول مدیریت، سیستم برق و سیستم فن CS-6303R با طراحی افزونه و قابلیت Hot-Swapping ساخته شدهاند. تمام ماژولهای سیستم امکان تعویض بدون نیاز به توقف سیستم را دارند.
این شاسی از In-Service Software Upgrade (ISSU) و Graceful Restart (GR) برای پروتکلهای OSPF و BGP پشتیبانی میکند تا هنگام ارتقای سیستم، Forwarding دادهها بدون توقف ادامه پیدا کند.
همچنین BFD برای تشخیص خطا و بازیابی سرویس در مدت کوتاه پشتیبانی میشود.
Ring و بازیابی سریع شبکه
CS-6303R از مکانیزمهای افزونگی برای جلوگیری از قطعی شبکه استفاده میکند. این محصول از VRRP در لایه 3 و IEEE 802.1s MSTP در لایه 2 پشتیبانی میکند.
در یک شبکه Ring ساده، زمان بازیابی میتواند کمتر از 50 میلیثانیه باشد.
مدیریت Stacking
این شاسی میتواند برای ایجاد یک سیستم منطقی مجازی مورد استفاده قرار گیرد و امکان مدیریت تراکم پورت، Uplink و عملکرد Stack را فراهم کند.
CS-6303R از Stacking با یک IP برای حداکثر 2 دستگاه پشتیبانی میکند و معماری Ring برای افزایش افزونگی نیز قابل استفاده است.
امنیت شبکه لایه 2 تا لایه 4
CS-6303R از ACL در لایههای 2 تا 4 پشتیبانی میکند و میتواند دسترسی شبکه را بر اساس آدرس IP مبدأ و مقصد، پورتهای TCP/UDP یا برنامههای شبکه کنترل کند.
همچنین قابلیت احراز هویت کاربران و تجهیزات مبتنی بر 802.1X و MAC و Private VLAN برای جلوگیری از ارتباط میان Edge Portها در نظر گرفته شده است.
مدیریت ترافیک و QoS
این محصول از DiffServ پشتیبانی میکند و امکان تعیین پهنای باند صفها برای هر پورت را فراهم میکند. الگوریتمهای WRR، SP و SWRR نیز برای زمانبندی ترافیک در دسترس هستند.
طبقهبندی ترافیک میتواند بر اساس Port، VLAN، DSCP، IP Precedence و ACL انجام شود و مقادیر DSCP و CoS نیز قابل تغییر هستند.
مدیریت و مانیتورینگ
CS-6303R دارای رابطهای مدیریتی Console، Web و SNMP است. مدیریت متنی از طریق Telnet و پورت Console انجام میشود و SNMPv3 برای مدیریت امن از راه دور پشتیبانی میشود.
از دیگر امکانات مدیریتی محصول میتوان به SSHv2، SSLv3، TLSv1.2، RMON، SNMP Trap، TFTP Client، DHCP، Firmware Upload/Download، NTP، SNTP، Syslog و SFP-DDM اشاره کرد.
مشخصات سختافزاری
| مشخصات | مقدار |
|---|---|
| تعداد اسلاتها | 3 |
| حداکثر ماژول مدیریت | 2 |
| حداکثر ماژول سوئیچ | 2 |
| اسلات منبع تغذیه | 3 |
| اسلات فن | 1، Hot-pluggable |
| فن | 2 فن Axial |
| ابعاد | 482.6 × 376.2 × 178.2 میلیمتر |
| ارتفاع | 4U |
| وزن شاسی خالی | 11 کیلوگرم |
| ورودی AC | 100–240V، حداکثر 5A، 50–60Hz |
| ورودی DC | 36–72V، حداکثر 12.7A |
| مصرف برق | کمتر از 350W |
ظرفیت پورت
| نوع پورت | حداکثر ظرفیت |
|---|---|
| 10/100/1000BASE-T | 120 |
| 1000BASE-X SFP | 120 |
| 10G SFP+ | 40 |
| 40G QSFP+ | 8 |
| GPON | 48 |
ماژولهای قابل استفاده
PLANET برای CS-6303R ماژولهای مختلفی ارائه کرده است، از جمله:
- CS6-S24S8X: دارای 24 پورت 1000BASE-X SFP و 8 پورت 10GBASE-X SFP+
- CS6-S24T8X: دارای 24 پورت 10/100/1000BASE-T و 8 پورت 10GBASE-X SFP+
- CS6-S48T: دارای 48 پورت 10/100/1000BASE-T
- CS6-S48S: دارای 48 پورت 1000BASE-X SFP
- CS6-S24T24S: دارای 24 پورت 10/100/1000BASE-T و 24 پورت 1000BASE-X SFP
