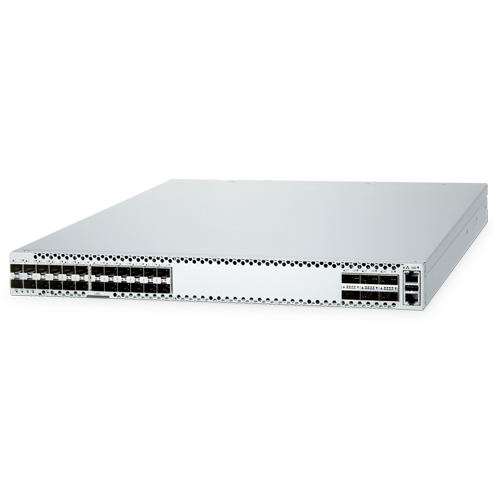

معرفی سوئیچ شبکه دیتاسنتر مدیریتی لایه 3 PLANET DCS-7342-24X6C
سوئیچ شبکه PLANET DCS-7342-24X6C یک سوئیچ دیتاسنتر مدیریتی لایه 3 با پیکربندی 24 پورت 10GbE SFP+ و 6 پورت 100GbE QSFP28 است که برای محیطهای پرسرعت و مقیاسپذیر طراحی شده است. این محصول میتواند بهعنوان زیرساختی برای شبکههای Spine-Leaf، تجمیع و Core دیتاسنتر مورد استفاده قرار گیرد.
معماری سختافزاری بهروزشده این محصول ظرفیت سیستم و انعطافپذیری لازم برای توسعه شبکه در آینده را فراهم میکند. DCS-7342-24X6C همچنین قابلیتهایی مانند VXLAN/EVPN، مسیریابی BGP/IS-IS و افزونگی MLAG را ارائه میدهد.
زیرساخت پرسرعت دیتاسنتر
DCS-7342-24X6C با 24 پورت 10GbE SFP+ و 6 پورت 100GbE QSFP28 برای ایجاد زیرساختهای پرظرفیت دیتاسنتر طراحی شده است. این ترکیب پورتها امکان استفاده از پهنای باند بالا برای ارتباط سرورها، تجهیزات ذخیرهسازی و ارتباطات Uplink را فراهم میکند.
این محصول از 216K ورودی Routing برای IPv4 و 108K ورودی برای IPv6 پشتیبانی میکند و برای توپولوژیهای گسترده و بارهای سنگین Control Plane طراحی شده است.
مسیریابی لایه 3
DCS-7342-24X6C از مجموعهای از پروتکلهای مسیریابی IPv4 و IPv6 پشتیبانی میکند، از جمله:
- RIPv1/v2
- OSPFv2
- IS-IS
- BGP
- RIPng
- OSPFv3
- IS-ISv6
- BGP4+
همچنین قابلیتهایی مانند IPv4/IPv6 Static Routing، Route Policy، Policy-Based Routing، VRRP، BFD، ECMP و VRF در این محصول ارائه شده است.
VXLAN و EVPN
این سوئیچ از VXLAN و EVPN برای ایجاد شبکههای Overlay مجازی و مقیاسپذیر پشتیبانی میکند.
VXLAN میتواند فریمهای لایه 2 را در قالب بستههای L3 UDP منتقل کند و امکان ایجاد حداکثر 16 میلیون شبکه منطقی ایزوله را فراهم میکند.
EVPN مبتنی بر BGP نیز برای توزیع اطلاعات Reachability و کاهش Broadcast Flooding مورد استفاده قرار میگیرد. این قابلیت امکان حفظ اتصال L2 هنگام جابهجایی ماشینهای مجازی یا Containerها بین Hostهای فیزیکی را فراهم میکند.
پشتیبانی از MLAG
DCS-7342-24X6C از MLAG (Multi-Chassis Link Aggregation) برای ایجاد افزونگی Active-Active و افزایش قابلیت اطمینان شبکه پشتیبانی میکند.
با استفاده از MLAG، دو سوئیچ میتوانند بهعنوان یک موجودیت منطقی عمل کنند و در صورت بروز مشکل در یکی از مسیرها، ترافیک از مسیر دیگر عبور کند. ترکیب MLAG و LACP نیز امکان ایجاد معماری Loop-Free و استفاده بهتر از پهنای باند را فراهم میکند.
Stacking
DCS-7342-24X6C امکان اتصال چند دستگاه در قالب یک Stack را فراهم میکند.
این محصول میتواند از طریق رابطهای 10G SFP+ و 100G QSFP28 به اعضای Stack متصل شود و حداکثر 8 دستگاه را با یک IP مدیریت کرد. چند دستگاه DCS-7342-24X6C میتوانند بهصورت یک دستگاه منطقی مجازیسازی شوند.
مدیریت و مانیتورینگ
این سوئیچ شبکه از روشهای مختلف مدیریت و مانیتورینگ شبکه پشتیبانی میکند، از جمله:
- Console
- Telnet
- SSH v1.5/v2
- SNMPv1/v2/v3
- SNMP Trap
- RMON
- NETCONF
- sFlow v4/v5
- SNTP
- NTP
- DHCP Client/Relay/Server
- DHCP Snooping
- DHCPv6 Client/Relay/Server
- DHCPv6 Snooping
همچنین امکان Firmware Upload از طریق TFTP و انتقال Configuration از طریق FTP/TFTP وجود دارد.
مشخصات پورتها
| مشخصات | مقدار |
|---|---|
| پورت 10G | 24 × 10GBASE-X SFP+ |
| سازگاری پورت 10G | 1GBASE-X SFP |
| پورت 100G | 6 × 100G QSFP28 |
| سازگاری پورت QSFP28 | 40GBASE-X QSFP+ |
| پورت مدیریت | 1 × 10/100/1000BASE-T RJ45 |
| پورت کنسول | 1 × RJ45 به DB9 |
| USB | 1 × USB 2.0 Type A |
| فن | 4 ماژول Hot-pluggable |
| نصب | رک 19 اینچی |
| ارتفاع | 1U |
| بدنه | فلزی |
مشخصات سوئیچینگ
| مشخصات | مقدار |
|---|---|
| Switch Architecture | Store-and-Forward |
| Switch Fabric | 1.7Tbps / Non-blocking |
| Throughput | 600Mpps @ 64 Bytes |
| جدول MAC | 128K |
| Shared Data Buffer | 24MB |
| Jumbo Frame | 10K Bytes |
| ARP Table | 32K |
| Multicast Table | 16K |
| ACL Table | 512 |
| Flash | 1GB |
| RAM | 4GB |
| Flow Control | IEEE 802.3x / Back Pressure |
سیستم برق افزونه
DCS-7342-24X6C از Dual Power Redundancy و سیستم پشتیبان افزونه برای دو مجموعه فن پشتیبانی میکند.
ماژولهای منبع تغذیه و فنها نیز Hot-swappable هستند. این محصول بهصورت پیشفرض با دو ماژول منبع تغذیه DCS-PWR350-ACHDC معرفی شده است.
مشخصات فنی
| مشخصات | مقدار |
|---|---|
| ابعاد | 440 × 410 × 44 میلیمتر |
| ارتفاع | 1U |
| وزن | 7.1 کیلوگرم |
| منبع تغذیه | 100~240V AC، 50/60Hz، حداکثر 5A |
| مصرف برق Dual AC | حداکثر 49W بدون اتصال |
| مصرف برق Full Loading | حداکثر 219W |
| فن | 4 فن Hot-pluggable |
| ESD | ±4KV Contact / ±8KV Air Gap |
| نصب | 19-inch Rack-mount |
| استانداردها | FCC Part 15 Class A، CE |
کاربردهای محصول
DCS-7342-24X6C برای زیرساختهای دیتاسنتر و شبکههای پرسرعت طراحی شده و در معماریهای مختلفی مانند Spine-Leaf، Aggregation و Core مورد استفاده قرار میگیرد. همچنین PLANET این محصول را برای محیطهای Cloud Data Center، شبکههای سازمانی، سرورهای پرسرعت، تجهیزات ذخیرهسازی و کاربردهای حساس به تأخیر معرفی کرده است.
