توضیحات

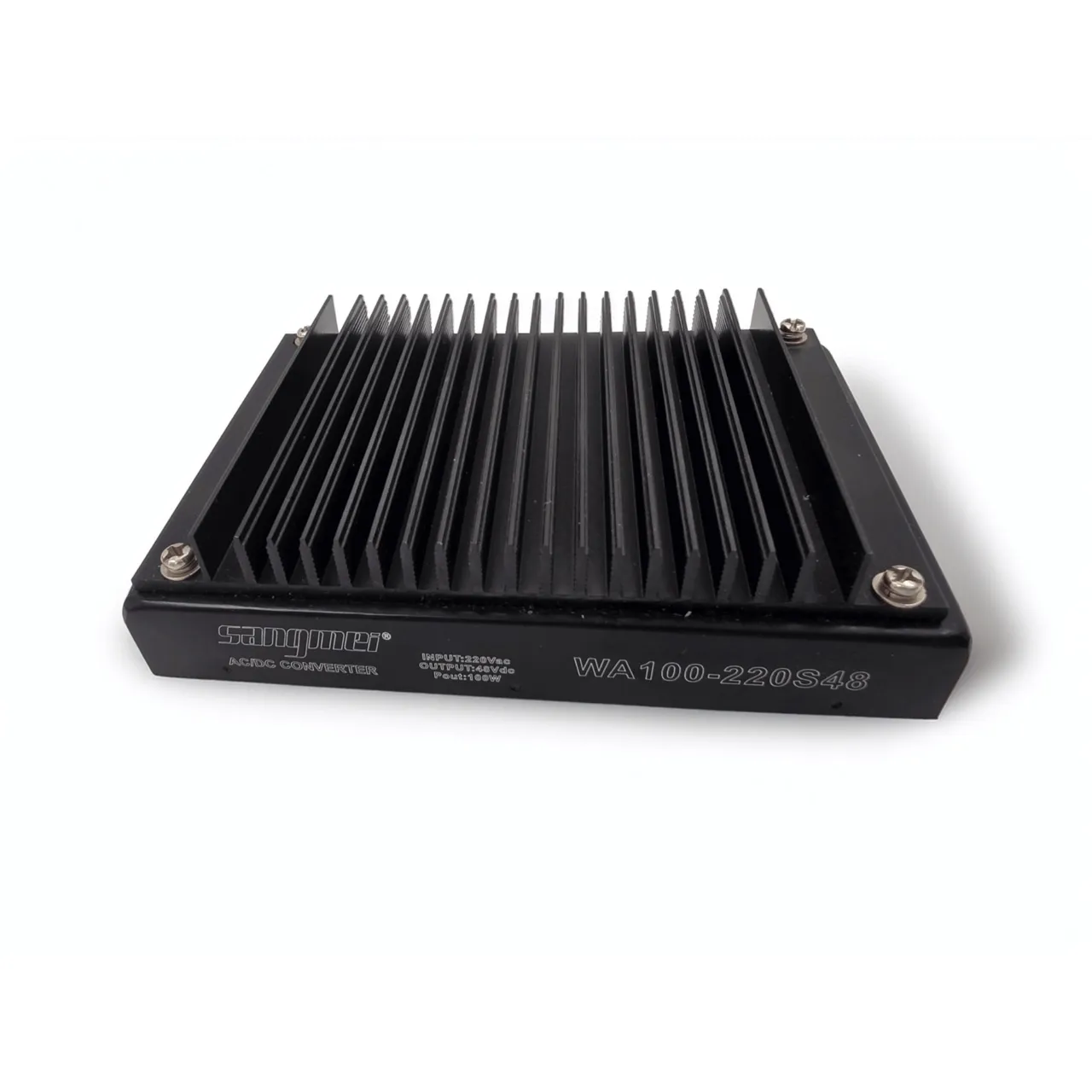

مبدل تغذیه صنعتی 48 ولت مدل WA100-220S48L1 یک منبع تغذیه سوئیچینگ AC به DC ایزوله است که ورودی متناوب (برق شهر) را به خروجی DC تثبیتشده 48 ولت تبدیل میکند. این پاور ماژول صنعتی قادر به تأمین تا 2.08 آمپر جریان در خروجی 48VDC بوده و از طراحی مدار پیشرفتهای بهره میبرد. محدودهی وسیع ولتاژ ورودی (از حدود 100 تا 265 ولت AC یا 140 تا 380 ولت DC) امکان استفاده از آن را در انواع شبکههای برق فراهم میسازد. راندمان کاری بالا (حدود 85٪ typ.) موجب تلفات حرارتی کم و بهرهوری انرژی بیشتر در این مبدل شده است. همچنین به لطف مدارهای حفاظتی داخلی (محافظت در برابر اضافهجریان، اتصال کوتاه و دمای بیش از حد) عملکردی ایمن و پایدار حتی در شرایط نامناسب تضمین میشود. بدنهی فلزی مقاوم (سری L1) و طراحی قابل نصب روی برد PCB، یکپارچهسازی این منبع تغذیه ایزوله را در سیستمهای مختلف آسان میکند. این ویژگیها در کنار ایزولاسیون تقویتشدهی ورودی-خروجی و قابلیت اطمینان بالای دستگاه، WA100-220S48L1 را به گزینهای مناسب برای بهکارگیری در تابلو برقهای صنعتی، تجهیزات اداری و سایر کاربردهای عمومی تبدیل کرده است.
مشخصات فنی
-
محدوده ولتاژ ورودی: 100–265 ولت AC (فرکانس 47~440Hz) یا 140–380 ولت DC (ورودی دوبل) – سازگار با شبکههای برق شهری در سراسر جهان (ورودی وسیع).
-
خروجی DC ایزوله: 48 ولت DC با جریان حداکثر 2.08 آمپر (توان نامی حدود 100 وات)product.dzsc.com – خروجی تثبیتشده با دقت ±2٪ و ریپل پایین (<120mVp-p) برای تغذیه پایدار تجهیزات 48 ولتی حساس.
-
راندمان انرژی: حدود 85٪ به صورت típical در بار کامل – طراحی سوئیچینگ کارآمد که اتلاف حرارت را به حداقل رسانده و نیاز به سرمایش اضافی را کاهش میدهد.
-
ویژگیهای حفاظتی: دارای حفاظت خودکار در برابر اضافهبار جریان، اتصال کوتاه و افزایش دما (Over Current, Short Circuit & Over Temperature) – در صورت بروز خطا، منبع تغذیه بهصورت ایمن به حالت عادی بازمیگردد (ریست خودکار).
-
طراحی و ساختار: ماژول پاور ایزوله در قاب فلزی (کلاس صنعتی L1) با قابلیت نصب مستقیم روی PCB (پینهای مادگی استاندارد) – بدنه فلزی مقاومت مکانیکی و دفع حرارتی بهتری فراهم کرده و نصب بردی، ادغام در مدارهای الکترونیکی را تسهیل میکند.
-
ایزولاسیون تقویتشده: عایقبندی ورودی/خروجی با تحمل ولتاژ تا 2500Vac (یک دقیقه) بین اولیه و ثانویه – ایمنی کاربر و تجهیزات متصل را در برابر شوک الکتریکی و نویزهای گذرا تضمین میکند.
-
شرایط کاری گسترده: عملکرد پایدار در بازه دمایی -25°C تا +65°C (بدون کاهش توان خروجی در این محدوده) و رطوبت 10٪ تا 90٪ – مناسب برای محیطهای صنعتی با شرایط دمایی متغیر. حداکثر دمای سطح ماژول +95°C میباشد که نشاندهنده حاشیه حرارتی مناسب طراحی است.
-
قابلیت اطمینان بالا: میانگین زمان بین خرابی (MTBF) بیش از 300٬000 ساعت در دمای 25°C تخمین زده شده است که بیانگر عمر طولانی و کیفیت بالای قطعات بهکاررفته در این منبع تغذیه صنعتی است.
-
ابعاد فیزیکی ماژول: طول 127 میلیمتر × عرض 88.9 میلیمتر × ارتفاع 17.2 میلیمتر – اندازهی کمپکت و کمحجم برای یک پاور ماژول 100 وات که امکان نصب در فضاهای محدود داخل رکها و جعبههای الکترونیکی را فراهم میکند.
با توجه به مشخصات فوق، WA100-220S48L1 یک منبع تغذیه صنعتی 48 ولت ایدهآل برای کاربردهای متنوع محسوب میشود. این مبدل AC به DC ایزوله در تجهیزاتی مانند تابلوهای برق صنعتی، سیستمهای مخابراتی 48 ولت، دستگاههای اتوماسیون و سایر سامانههای الکترونیکی که نیاز به تغذیه پایدار و قابل اطمینان دارند قابل استفاده است. ترکیب ولتاژ خروجی استاندارد 48V، راندمان بالا، حفاظتهای کامل و ساختار ماژولار PCB-مونت، به مهندسین برق امکان میدهد تا به سادگی از این منبع تغذیه در طراحیهای خود بهره ببرند و از عملکرد مطمئن آن در بلندمدت اطمینان حاصل کنند.
