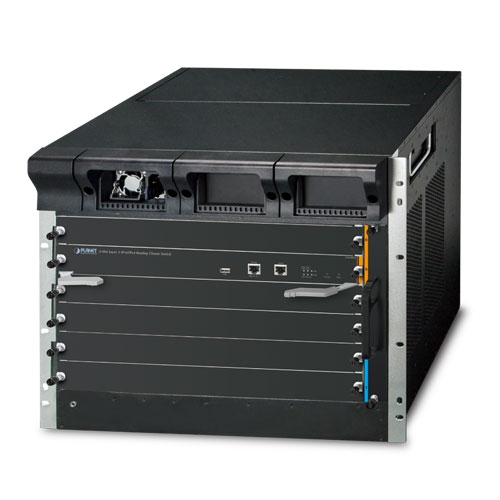

سوئیچ شبکه PLANET CS-6306R

توضیحات

سوئیچ شبکه PLANET CS-6306R یک شاسی سوئیچ لایه 3 برای کاربردهای شبکه‌ای بزرگ مانند سازمان‌ها، Campus، جوامع، ISPها و دیتاسنترها است که به پیکربندی انعطاف‌پذیر، ظرفیت بالا، تراکم پورت زیاد، قابلیت اطمینان و مدیریت پیشرفته ترافیک نیاز دارند.

این محصول دارای 6 اسلات ماژول و منبع تغذیه افزونه است و امکان ترکیب ماژول‌های مدیریت و سوئیچ مختلف را فراهم می‌کند. یک ماژول مدیریت می‌تواند با چهار ماژول سوئیچ استفاده شود یا دو ماژول مدیریت برای پشتیبان‌گیری متقابل سیستم مورد استفاده قرار گیرند.

در یک شاسی با ارتفاع 9U، CS-6306R امکان پیکربندی حداکثر 192 پورت مسی 10/100/1000BASE-T، حداکثر 192 پورت فیبر 100/1000BASE-SX/LX، حداکثر 64 پورت 10G SFP+ و حداکثر 16 پورت 40G QSFP+ را فراهم می‌کند.

عملکرد گیگابیتی، 10 گیگابیتی و 40 گیگابیتی

CS-6306R اتصال Gigabit، 10-Gigabit و 40-Gigabit Ethernet را در یک پلتفرم ماژولار و انعطاف‌پذیر ارائه می‌دهد. این شاسی از Forwarding لایه 2 و لایه 3 با Wire-Speed و عملکرد مسیریابی برای پروتکل‌های IPv4 و IPv6 پشتیبانی می‌کند.

معماری ماژولار این محصول می‌تواند تا 3Tbps ظرفیت Forwarding را در یک سیستم فراهم کند و برای لایه Core شبکه‌های Campus و سازمانی و لایه Aggregation شبکه‌های IP Metropolitan و WAN مناسب است.

پروتکل‌های مسیریابی لایه 3

CS-6306R دارای مجموعه کاملی از قابلیت‌های مدیریتی لایه 3 است و از پروتکل‌های زیر پشتیبانی می‌کند:

• RIP
• RIPng
• OSPFv2
• OSPFv3
• BGP
• BGP4+
• Static Route
• Policy-based Routing
• VRRP
• BFD
• IS-IS
• Equal-Cost Routing
• Graceful Restart برای OSPF و BGP

پشتیبانی از Multicast

در لایه 2، این محصول از IPv4 IGMP Snooping نسخه‌های v1/v2/v3 و IPv6 MLD Snooping نسخه‌های v1/v2 پشتیبانی می‌کند.

همچنین قابلیت Multicast VLAN Register یا MVR، کنترل Multicast Receiver/Sender و تشخیص منبع غیرمجاز Multicast را ارائه می‌دهد.

در لایه 3 نیز پروتکل‌های PIM-DM، PIM-SM و PIM-SSM پشتیبانی می‌شوند.

پشتیبانی کامل از IPv6

CS-6306R از فناوری‌های IPv4-to-IPv6 شامل IPv4 Manual/Automatic Tunnel، IPv6-to-IPv4 Tunnel و ISATAP Tunnel پشتیبانی می‌کند.

همچنین IPv6 Neighbor Discovery، DHCPv6، Path MTU Discovery و مدیریت تجهیزات مبتنی بر IPv6 از طریق Telnet، SSH و ACL در این محصول پشتیبانی می‌شوند.

قابلیت اطمینان بالا و Hot-Swap

ماژول مدیریت، سیستم برق و سیستم فن CS-6306R دارای طراحی افزونه هستند. تمام ماژول‌های سیستم از Hot-Swap پشتیبانی می‌کنند و امکان تعویض یا تغییر ماژول‌ها بدون نیاز به توقف سیستم وجود دارد.

این محصول از In-Service Software Upgrade (ISSU) و Graceful Restart (GR) برای پروتکل‌های مسیریابی OSPF و BGP پشتیبانی می‌کند تا هنگام ارتقای سیستم، Forwarding داده‌ها بدون توقف ادامه داشته باشد.

همچنین BFD برای تشخیص خطا و بازیابی سرویس در مدت کوتاه پشتیبانی می‌شود.

افزونگی و بازیابی سریع شبکه

CS-6306R از VRRP در لایه 3 و IEEE 802.1s MSTP در لایه 2 برای افزایش قابلیت اطمینان و زمان دسترس‌پذیری شبکه استفاده می‌کند.

طبق اطلاعات رسمی PLANET، در یک شبکه Ring ساده، زمان بازیابی می‌تواند کمتر از 50 میلی‌ثانیه باشد.

Stacking

چند شاسی CS-6306R می‌توانند برای ایجاد یک ساختار منطقی مجازی استفاده شوند. این محصول امکان ایجاد Stack و اتصال شاسی‌ها به شکل Ring را برای افزایش افزونگی فراهم می‌کند.

همچنین امکان Hot-Swap کردن سوئیچ‌ها بدون ایجاد اختلال در شبکه وجود دارد.

امنیت شبکه

CS-6306R از Access Control List در لایه‌های 2 تا 4 پشتیبانی می‌کند و می‌تواند دسترسی شبکه را بر اساس آدرس IP مبدأ و مقصد، پورت‌های TCP/UDP و برنامه‌های تعریف‌شده کنترل کند.

قابلیت‌های امنیتی شامل:

• IEEE 802.1X
• احراز هویت مبتنی بر MAC
• Private VLAN
• DHCP Snooping
• IP Source Guard
• Dynamic ARP Inspection
• ACL لایه 2 تا 4

کیفیت سرویس و مدیریت ترافیک

CS-6306R از DiffServ پشتیبانی می‌کند و امکان تعیین پهنای باند Queue برای هر پورت را فراهم می‌کند.

روش‌های زمان‌بندی ترافیک شامل:

• WRR
• SP
• SWRR

همچنین طبقه‌بندی ترافیک بر اساس Port، VLAN، DSCP، IP Precedence و ACL انجام می‌شود و مقادیر DSCP و CoS نیز قابل تغییر هستند.

مدیریت و مانیتورینگ

CS-6306R دارای رابط‌های مدیریتی Console، Web و SNMP است.

مدیریت متنی از طریق Telnet و پورت Console انجام می‌شود و رابط Web نیز امکان پیکربندی و مدیریت محصول را فراهم می‌کند.

مشخصات سخت‌افزاری
