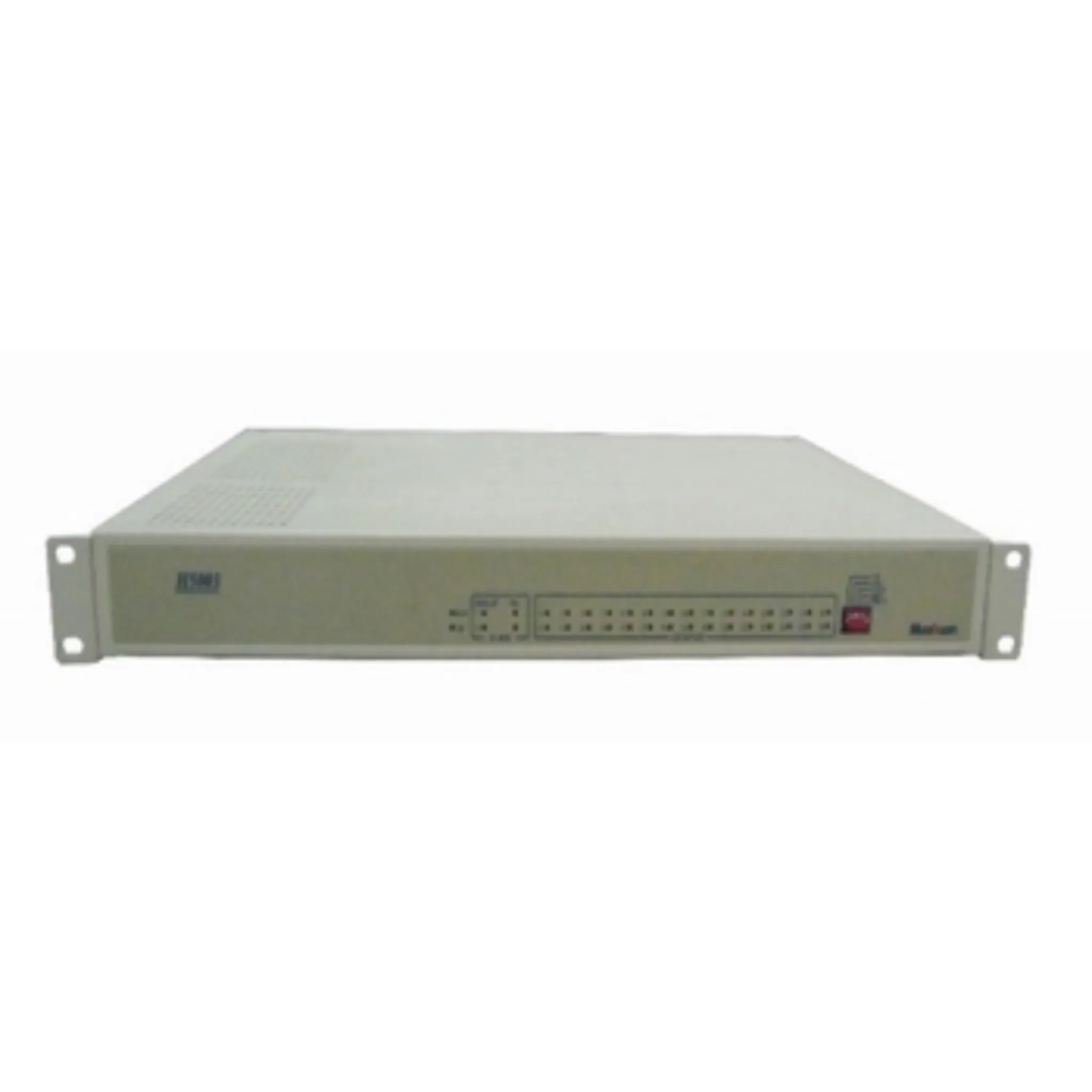

معرفی مالتی‌پلکسر H5003 هواهوان – مالتی‌پلکسر حرفه‌ای برای انتقال همزمان صوت و دیتا

مالتی‌پلکسر H5003 هواهوان یک دستگاه دسترسی خدمات یکپارچه است که برای تجمیع و انتقال همزمان صوت و داده بر بستر دو رابط استاندارد E1 طراحی شده است. این مالتی‌پلکسر مطابق استانداردهای ITU-T G.703، G.704 و G.711 عمل کرده و حداکثر 30 کانال صوتی و چندین کانال داده RS232/RS422 را پشتیبانی می‌کند. طبق دیتاشیت رسمی، دستگاه H5003 علاوه بر عملکرد نقطه‌به‌نقطه، قابلیت اتصال به شبکه‌های بزرگ‌تر و کار در معماری‌های ADM و TM با حفاظت 1+1 را نیز دارد ویژگی‌های کلیدی مالتی‌پلکسر H5003 هواهوان مالتی‌پلکسر H5003 به عنوان یک PCM Compact Mux پیشرفته، مجموعه‌ای از قابلیت‌های حرفه‌ای را ارائه می‌دهد:

✔ پشتیبانی از ADM و TM

در حالت ADM انتقال دوطرفه را پشتیبانی می‌کند و حالت TM امکان حفاظت 1+1 را فراهم می‌سازد. این موضوع برای شبکه‌های حیاتی که نیازمند پایداری بالا هستند بسیار مهم است.

✔ دو رابط E1 استاندارد

طبق دیتاشیت، دو پورت E1 با نرخ 2.048Mbps و کد HDB3 ارائه شده که با استانداردهای ITU-T G.703 و G.704 سازگار است.

✔ پشتیبانی از 30 کانال صوتی

این مالتی‌پلکسر انواع سرویس‌های صوتی شامل FXO، FXS، Hotline، Magneto و 4-wire را پشتیبانی می‌کند و کیفیت صوت مطابق G.711 و G.713 تضمین شده است .

✔ پشتیبانی از داده‌های Asynchronous

حداکثر 30 کانال داده RS232 و 8 کانال RS422 با نرخ تا 14.4kbps پشتیبانی می‌شود.

✔ مانیتورینگ و مدیریت پیشرفته

از طریق رابط Ethernet RJ45 می‌توان دستگاه را به سیستم مدیریت شبکه متصل کرد و وضعیت عملکرد، خطاها و تخصیص تایم‌اسلات را در لحظه مشاهده نمود.

✔ طراحی صنعتی و مصرف بهینه

بدنه 19 اینچ 1U، مصرف برق کمتر از 50 وات و قابلیت تغذیه در دو حالت AC و -48V DC از ویژگی‌های مهم دستگاه هستند .

 کاربردهای مالتی‌پلکسر H5003 هواهوان

مالتی‌پلکسر H5003 برای محیط‌ها و سناریوهای زیر ایده‌آل است:

• ایجاد لینک نقطه‌به‌نقطه برای سازمان‌ها، بانک‌ها، خطوط حمل‌ونقل، انرژی و صنعت

• شبکه‌های ستاره‌ای و Along-the-line مطابق نمونه‌های کاربردی دیتاشیت

• مراکز مخابراتی و صنعتی که نیازمند انتقال همزمان صوت، دیتا و سیگنالینگ هستند

• زیرساخت‌های حساس که نیازمند حفاظت 1+1 و دسترسی پایدار هستند

توانایی پشتیبانی از انواع سرویس صوتی و دیتا باعث شده این مدل یکی از کامل‌ترین PCM Mux‌های صنعتی هواهوان باشد.

مشخصات فنی مالتی‌پلکسر H5003 هواهوان

🔹 رابط E1

• Bit Rate: ‎2.048Mbps ±50ppm

• Line Code: HDB3 (استاندارد ITU-T G.703)

• Frame Structure: G.704, G.706

• Compression Rule: G.711 A-law

• امپدانس ورودی: ‎75Ω / 120Ω

• کانکتور: BNC و RJ-48C

• تعداد پورت: 2 عدد

🔹 رابط Ethernet

• نوع پورت: 10/100Base-T (MDI)

• کانکتور: RJ45

• تعداد: 1 پورت

🔹 رابط‌های صوتی و سیگنالینگ

قسمت تبادل (Exchange Side)

• امپدانس Off-hook کمتر از ‎500Ω

• امپدانس Hang بیشتر از ‎10kΩ

قسمت کاربر (User Side)

• امپدانس حلقه: ≤2000Ω

• ولتاژ مدار آزاد: ≤50V

• جریان حلقه: 25mA

• آستانه برداشتن گوشی: 8mA

• تأخیر معکوس قطبیت: ‎<50ms

مشخصات تماس/شماره‌گیری

• اعوجاج پالس شماره‌گیری: ‎<5ms

• تأخیر Off-hook: ‎<100ms

🔹 جریان زنگ (Ringing Current)

FXS

• فرکانس: ‎25Hz ±3Hz

• دامنه: ‎75V ±5Vrms

• تأخیر جریان زنگ: <50ms

• توان خروجی کل: ≤10W

FXO

• محدوده دامنه قابل تشخیص: حداقل ‎38Vrms

🔹 مشخصات Voice

• امپدانس: ‎600Ω یا Duplex سه‌جزئی

• باند صوت: ‎300–3400Hz

• کدینگ: G.711 A-law

• سطح 2-wire:

  • ارسال: ‎0dBr ±0.5dBr

  • دریافت: ‎-3.5dBr ±0.5dBr

• بازگشت سیگنال:

  • ‎300–600Hz >12dB

  • ‎600–3400Hz >15dB

• نویز کانال Idle: ≤-65dBm0p

• Voice Capacity:

  • 30 کانال 2-wire (FXO/FXS/Hotline/Magneto)

  • یا 22 کانال 2-wire + هشت کانال 4-wire + چهار کانال E/M

🔹 رابط 4-wire Voice

• امپدانس: ‎600Ω

• محدوده فرکانسی: ‎300–3400Hz

• سطح پیش‌فرض ارسال/دریافت: ‎0dBr ±0.5dBr

• تنظیم بهره A/D ارسال: ‎-16.3 تا +8.9dBr

• تنظیم بهره A/D دریافت: ‎-20.6 تا +4.3dBr

• دقت تنظیم: ‎0.1dB

🔹 Carrier Magneto Interface

• سطوح صوتی 2-wire همانند Voice

• تشخیص جریان زنگ: حداقل ‎20Vrms

• سیگنالینگ 2100Hz:

  • دامنه ‎-6dBm0 ±1dB

  • فرکانس ‎2100Hz ±5Hz

• محدوده تشخیص سیگنال:

  • دامنه ≥ -17dBm

  • فرکانس ‎2100Hz ±50Hz

🔹 رابط داده Asynchronous

• استاندارد: RS-232 / V.28 و RS-422 / V.11

• نرخ داده: ≤14.4kbps

• تعداد کانال: 2 کانال در هر برد

🔹 Clock

• منبع ساعت: Internal Clock یا E1 Line Clock

🔹 مشخصات فیزیکی و الکتریکی

• ابعاد: ‎45 × 290 × 440 mm

• تغذیه AC: ‎100–265V, 50/60Hz

• تغذیه DC: ‎-48V (محدوده ‎-72V تا ‎-36V)

• توان مصرفی: ≤50W

• دمای کاری: ‎-10 تا 55°C

• دمای نگهداری: ‎-20 تا 65°C

• رطوبت مجاز: ‎0–90% بدون میعان

جمع‌بندی؛ چرا مالتی‌پلکسر H5003 هواهوان را انتخاب کنیم؟

مالتی‌پلکسر H5003 هواهوان یک انتخاب ایده‌آل برای شبکه‌هایی است که به پایداری، انعطاف‌پذیری و کیفیت انتقال بالا نیاز دارند. پشتیبانی از 30 کانال صوتی، دو مسیر انتقال E1، حفاظت 1+1، پشتیبانی از RS232/RS422 و امکان مانیتورینگ شبکه باعث شده این دستگاه یک ابزار قدرتمند برای انتقال همزمان صوت و داده باشد. اگر به دنبال یک PCM Mux قابل‌اعتماد و صنعتی هستید، H5003 یکی از بهترین گزینه‌ها برایتان خواهد بود.
