مدیا کانورتر 10G PLANET XT-715A

توضیحات

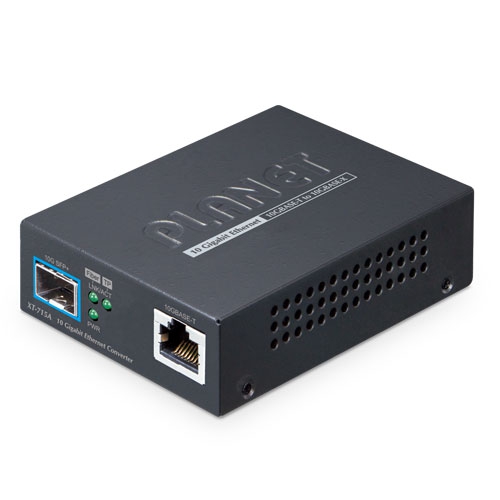

معرفی مدیا کانورتر 10G PLANET XT-715A

مدیا کانورتر 10G PLANET XT-715A یک مبدل شبکه پرسرعت برای اتصال تجهیزات دارای پورت مسی به زیرساخت فیبر نوری است. این محصول به یک پورت 2.5G/5G/10GBASE-T با قابلیت Auto-Negotiation و یک اسلات 10GBASE-X SFP+ مجهز شده و امکان تبدیل ارتباط شبکه مسی به فیبر نوری 10G را فراهم می‌کند.

XT-715A با پشتیبانی از استانداردهای IEEE 802.3bz، IEEE 802.3an و IEEE 802.3ae، برای محیط‌هایی طراحی شده که به پهنای باند بالای 10Gbps نیاز دارند. این محصول از انتقال داده Wire-Speed، فریم Jumbo تا 16K و VLAN Transparency پشتیبانی می‌کند و برای دیتاسنترها، شبکه‌های سازمانی، Backbone، شبکه‌های Campus و زیرساخت‌های مخابراتی کاربرد دارد.

برای مشاهده مدل‌های بیشتر و مقایسه تجهیزات مشابه، می‌توانید مدیا کانورترها را در دسته‌بندی محصولات آی تاپ بررسی کنید.

پورت مسی 2.5G/5G/10GBASE-T

XT-715A دارای یک رابط RJ45 با پشتیبانی از سرعت‌های 2.5Gbps، 5Gbps و 10Gbps است. این پورت از Auto-Negotiation و Auto MDI/MDI-X پشتیبانی می‌کند و امکان اتصال تجهیزات مختلف شبکه با سرعت‌های متفاوت را فراهم می‌سازد.

برای ارتباط 10Gbps، PLANET استفاده از کابل‌های Cat6A یا Cat7 را توصیه کرده و حداکثر فاصله ارتباط مسی در این سرعت 100 متر است. برای سرعت 2.5Gbps امکان استفاده از کابل‌های Cat5e، Cat6، Cat6A و Cat7 نیز وجود دارد.

اسلات فیبر نوری 10G SFP+

در بخش فیبر نوری، XT-715A به یک اسلات 10GBASE-X SFP+ مجهز شده است. این اسلات با ترنسیورهای 10GBASE-SR و 10GBASE-LR سازگار است و با توجه به نوع ماژول SFP+ و فیبر مورد استفاده، امکان ایجاد لینک‌های فیبر نوری در فواصل مختلف را فراهم می‌کند.

طبق اطلاعات رسمی PLANET، حداکثر فاصله اعلام‌شده برای فیبر Multi-mode برابر با 300 متر است. در فیبر Single-mode نیز فاصله می‌تواند با توجه به ماژول مورد استفاده تا 80 کیلومتر باشد. برای Single-mode WDM نیز فواصل 10، 20، 40، 60 و 70 کیلومتر ذکر شده است.

عملکرد 10Gbps و Fabric داخلی 20Gbps

XT-715A برای انتقال داده با سرعت Wire-Speed طراحی شده و از ساختار Non-blocking Full Wire-Speed Forwarding بهره می‌برد.

این محصول دارای Fabric داخلی 20Gbps است و با پشتیبانی از Jumbo Frame تا 16K می‌تواند حجم بالایی از داده را در شبکه‌های پرسرعت منتقل کند.

پشتیبانی از VLAN Transparency

یکی از قابلیت‌های لایه 2 این محصول، پشتیبانی از IEEE 802.1Q Tag-based VLAN Transparency است. همچنین Multicast Passthrough در XT-715A پشتیبانی می‌شود.

این قابلیت‌ها باعث می‌شوند مدیا کانورتر بتواند در ساختارهای شبکه‌ای که از VLAN و ترافیک Multicast استفاده می‌کنند، بدون نیاز به تغییر ساختار شبکه مورد استفاده قرار گیرد.

Flow Control

XT-715A از Flow Control برای مدیریت بهتر انتقال داده و جلوگیری از بروز Packet Loss پشتیبانی می‌کند.

این محصول برای Full-Duplex از IEEE 802.3x Pause Frame و برای Half-Duplex از Back Pressure پشتیبانی می‌کند.

استفاده به‌صورت مستقل یا داخل شاسی

XT-715A فقط برای استفاده مستقل طراحی نشده است. این محصول می‌تواند به‌صورت یک دستگاه Standalone مورد استفاده قرار گیرد یا به‌عنوان Slide-in Module در شاسی‌های مدیا کانورتر PLANET نصب شود.

طبق اطلاعات رسمی PLANET، این مدل با شاسی‌های MC-700، MC-1500، MC-1500R و MC-1500R48 سازگار است. استفاده از شاسی امکان متمرکز کردن چند مدیا کانورتر و تأمین برق DC آن‌ها را فراهم می‌کند.

طراحی و نصب

XT-715A دارای بدنه فلزی و LEDهای نشان‌دهنده وضعیت دستگاه است. ابعاد جمع‌وجور آن باعث می‌شود بتوان محصول را در فضاهای مختلف شبکه نصب کرد.

امکان نصب روی دیوار و نصب DIN-Rail با تجهیزات اختیاری وجود دارد. همچنین راه‌اندازی دستگاه به‌صورت Plug and Play انجام می‌شود.

مصرف انرژی پایین

PLANET برای XT-715A طراحی کم‌مصرفی در نظر گرفته است. مصرف برق دستگاه در حالت عملکرد کامل حدود 5.3 وات اعلام شده است.

منبع تغذیه دستگاه نیز یک ورودی DC با مشخصات 5V و 2A است.

کاربردهای PLANET XT-715A

XT-715A برای محیط‌هایی که به ارتباط 10Gbps و اتصال شبکه مسی به فیبر نوری نیاز دارند، کاربرد دارد، از جمله:

• دیتاسنترها
• Cloud Computing
• شبکه‌های Enterprise
• شبکه‌های Backbone
• شبکه‌های Campus
• زیرساخت‌های مخابراتی
• شبکه‌های ISP
• اتصال سرورها به فیبر نوری
• اتصال سوئیچ‌های 10G به فیبر
• شبکه‌های FTTH
• شبکه‌های FTTC
• شبکه‌های FTTB

PLANET نیز این محصول را برای محیط‌هایی مانند Data Center، Cloud Computing، Enterprise Backbone، Campus Network و Carrier Infrastructure معرفی کرده است.

مشخصات فنی

جمع‌بندی

مدیا کانورتر 10G PLANET XT-715A یک راهکار استاندارد و Plug and Play برای تبدیل ارتباط مسی 2.5G/5G/10GBASE-T به ارتباط فیبر نوری 10GBASE-X SFP+ است. این محصول با پشتیبانی از انتقال Wire-Speed، Fabric داخلی 20Gbps، Jumbo Frame تا 16K، VLAN Transparency و انواع ماژول‌های SFP+، برای شبکه‌های پرسرعت سازمانی، دیتاسنترها، Backbone و زیرساخت‌های مخابراتی مناسب است.

همچنین امکان استفاده از XT-715A به‌صورت مستقل یا نصب آن در شاسی‌های PLANET، انعطاف‌پذیری بیشتری برای توسعه و متمرکزسازی تجهیزات شبکه ایجاد می‌کند.
