توضیحات

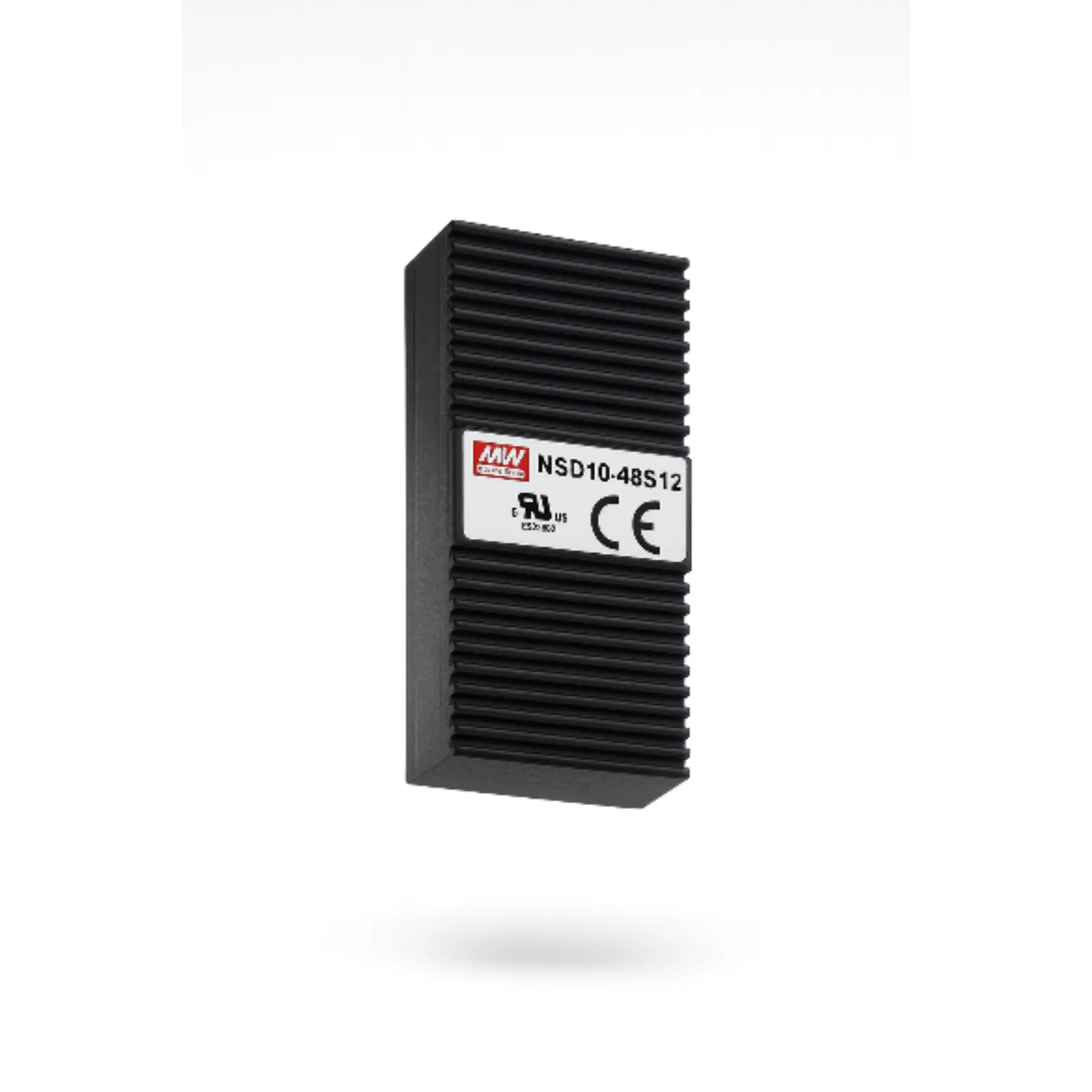

مبدل DC-DC مینول NSD10-48S12 یک مبدل ایزوله با توان 10 وات از سری NSD شرکت MEAN WELL است که برای کاربردهای صنعتی، مخابراتی، تجهیزات کنترل، الکترونیک و سیستمهای اتوماسیون طراحی شده است. این مدل ورودی 48 ولت DC را دریافت کرده و خروجی 12 ولت DC با جریان 0.83 آمپر ارائه میدهد. بدنه مقاوم، ایزولاسیون قوی و استانداردهای ایمنی بینالمللی، آن را به یک گزینه مطمئن برای محیطهای حساس و تجهیزات حرفهای تبدیل کرده است.
⭐ ویژگیهای الکتریکی
-
ولتاژ ورودی: 48V DC (رنج عملکرد 22 تا 72 ولت DC)
-
ولتاژ خروجی: 12V DC
-
جریان خروجی: 0.83A
-
توان خروجی: 9.96W
-
راندمان (Efficiency): حدود 80%
-
A±2% : تنظیم خط
-
A±1% : تنظیم بار
-
ریپل و نویز: 75mVp-p
-
ایزولاسیون: 1KVDC بین ورودی و خروجی
-
راهاندازی: 100 میلیثانیه در ولتاژ نامی
⭐ ویژگیهای حفاظتی و استانداردها:
-
محافظت اضافهبار (Overload Protection)
-
بازیابی خودکار پس از رفع خطا
-
استاندارد ایمنی: UL62368-1
-
استاندارد EMC:
-
BS EN/EN55032 Class B
-
BS EN/EN61000-4-2,3,4,6,8
-
-
مقاومت عایقی: 100MΩ در 500VDC
⭐ شرایط محیطی:
-
دمای کاری: °C 70 ~ –25
-
دمای ذخیرهسازی: °C 85 ~ –40
-
رطوبت کاری: 0 تا 95٪ RH
-
MTBF:
-
1205 هزار ساعت طبق Telcordia SR-332
-
2138 هزار ساعت طبق MIL-HDBK-217F (در 25°C)
-
⭐ ابعاد و ساختار:
-
ابعاد: 50.8 × 25.4 × 10 میلیمتر (استاندارد 1×2 اینچ)
-
وزن: 20 گرم
-
طراحی ریپلدار با فینهای خنککننده
-
پایهها (Pins):
1- +Vin
2- –Vin (GND)
3- +Vout
4- –Vout
5- On/Off Control
6- N/C
⭐ کاربردها:
-
سیستمهای کنترل صنعتی
-
تجهیزات مخابراتی و مخابرات دیتا
-
مدارات الکترونیک نیازمند ایزولاسیون
-
رباتیک و اتوماسیون
-
تغذیه بردهای حساس و دستگاههای 24/7
