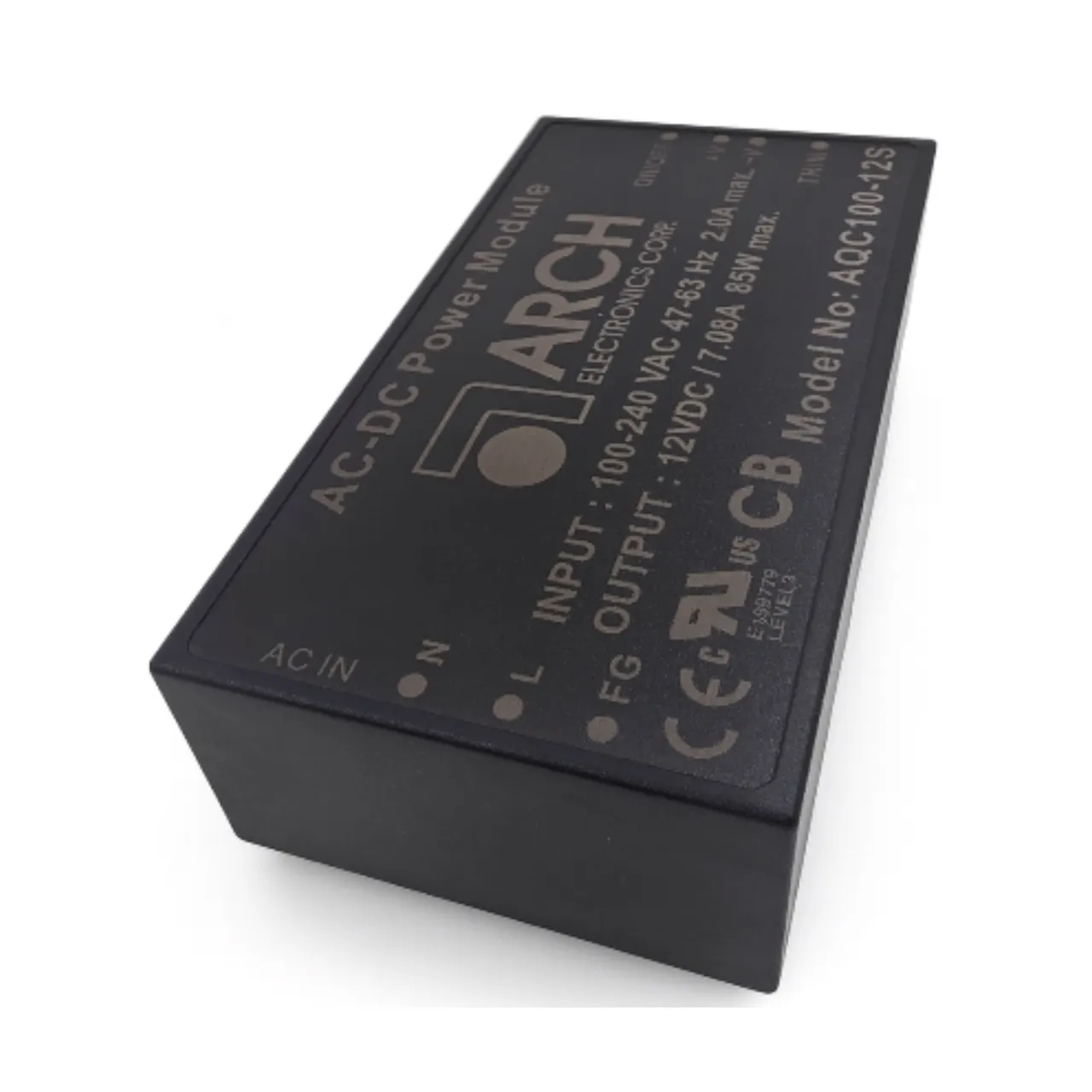

ماژول تغذیه صنعتی ARCH AQC100-12S – توان ۸۵ وات، خروجی ۱۲ ولت
AQC100-12S یک ماژول منبع تغذیه AC-DC قدرتمند، پرکاربرد و مناسب نصب روی PCB است که با توان ۸۵ وات و راندمان بالا، گزینهای ایدهآل برای تجهیزات صنعتی، مخابراتی و سیستمهای الکترونیکی حساس به پایداری ولتاژ محسوب میشود. این محصول با ورودی گسترده 90–264VAC و خروجی 12V/7.08A، پایداری، ایمنی و کارایی عالی را مطابق دیتاشیت رسمی ارائه میکند.
توضیح کوتاه محصول
ماژول AQC100-12S از سری AQC100 ساخت ARCH Electronics یک منبع تغذیه AC/DC برای نصب روی PCB است که با راندمان بالا، حفاظتهای کامل و مدارات ایزولاسیون دقیق طراحی شده است. این مدل برای کاربردهای صنعتی حرفهای که نیاز به خروجی ۱۲ ولت پایدار دارند، بهترین عملکرد را ارائه میدهد.
ویژگیهای کلیدی محصول
-
توان خروجی ۸۵ وات و مناسب برای بارهای صنعتی سنگین
AQC100
-
راندمان ۹۰٪ (خروجی 12 ولت مدل 12S در ورودی 230VAC)
AQC100
-
ورودی گسترده 90–264VAC یا 120–370VDC برای بیشترین سازگاری در محیطهای صنعتی
-
Active PFC با ضریب توان >0.95 در 230VAC و >0.99 در 115VAC
-
نشتی جریان کمتر از ۰.۵mA، مناسب کاربردهای حساس
-
حداکثر ریپل و نویز 120mVp-p برای خروجی 12 ولت
-
محافظتهای کامل: اضافهبار، اتصال کوتاه (حالت hiccup)، اضافهولتاژ
-
ایزولاسیون قوی:
-
ورودی–خروجی: 3000VAC
-
ورودی–FG: 1500VAC
-
خروجی–FG: 500VAC
-
-
حداکثر خازن بار موازی مجاز: 50,000µF
-
ابعاد کوچک: 109 × 58.5 × 30 میلیمتر
-
خنکسازی با جریان هوای آزاد (Free Convection)
-
دارای تأییدیههای CE، UL60950-1 و CB
-
۳ سال گارانتی مطابق دیتاشیت
-
مناسب برای نصب روی PCB با امکان ON/OFF Control
کاربردهای محصول AQC100-12S
این ماژول برای تجهیزات صنعتی، منابع تغذیه اختصاصی، سیستمهای ITE، کنترلرهای مخابراتی، سیستمهای اتوماسیون، مدارات کنترلی، دستگاههای دارای بارهای خازنی بزرگ، تجهیزات هوشمند، ابزار دقیق و هر نوع دستگاهی که نیاز به یک منبع تغذیه ۱۲ ولت پایدار، امن و با راندمان بالا داشته باشد، کاربرد دارد.
مشخصات فنی دقیق
مشخصات ورودی
-
ولتاژ ورودی: 90–264VAC یا 120–370VDC
AQC100
-
فرکانس: 47–63Hz
-
جریان ورودی (Full Load):
-
کمتر از 2.0A در 115VAC
-
کمتر از 1.0A در 230VAC
-
-
جریان هجومی (Inrush):
-
کمتر از 30A در 115VAC
-
کمتر از 60A در 230VAC
-
-
نشتی جریان: کمتر از 0.5mA
مشخصات خروجی (مدل AQC100-12S)
-
ولتاژ خروجی: 12VDC
-
جریان خروجی: 7.08A
-
توان خروجی: 85W
-
دقت ولتاژ: ±2%
-
تنظیم خط (Line Regulation): ±1%
-
تنظیم بار (Load Regulation): ±1%
-
ریپل و نویز: 120mV
-
حداقل بار: 3%
-
حداکثر خازن مجاز: 50,000µF
-
راندمان (typ): 90%
حفاظتها
-
حفاظت اضافهبار: Auto Recovery، محدوده 105 تا 250٪
-
حفاظت اضافهولتاژ: Zener Clamp
-
حفاظت اتصال کوتاه: حالت Hiccup، Auto Recovery
ایزولاسیون
-
ورودی–خروجی: 3000VAC
-
ورودی–FG: 1500VAC
-
خروجی–FG: 500VAC
محیطی
-
دمای کاری: 25°C− تا +70°C
-
دمای ذخیرهسازی: 25°C− تا +85°C
-
رطوبت کاری: 95% RH
-
MTBF: بیش از 250,000 ساعت در 25°C
-
مقاومت لرزش: 2G در 10–500Hz
مشخصات فیزیکی
-
ابعاد: 109×58.5×30 mm
-
وزن: 362g
-
جنس بدنه: رزین پلاستیکی (UL94V-0)
-
روش خنکسازی: Free Convection
مزایا و دلایل انتخاب محصول
-
پایداری و راندمان بالا حتی در شرایط کاری سنگین
-
طراحی صنعتی با حفاظتهای کامل و عمر عملیاتی طولانی
-
مناسب برای پروژههای حرفهای نیازمند خروجی ۱۲ ولت دقیق
-
سازگاری با محیطهای صنعتی به دلیل ورودی گسترده و ایمنی بالا
-
امکان نصب سریع و ایمن روی PCB
جمعبندی نهایی
ماژول AQC100-12S یک منبع تغذیه AC/DC قدرتمند، مطمئن و مناسب برای کاربردهای صنعتی و الکترونیکی حرفهای است. این محصول با راندمان بالا، حفاظتهای جامع و ابعاد کوچک، انتخابی ایدهآل برای طراحیهای نیازمند پایداری ولتاژ ۱۲ ولت است. اگر به دنبال یک پاور ماژول با کیفیت و استانداردهای جهانی هستید، AQC100-12S بهترین گزینه برای شماست.
