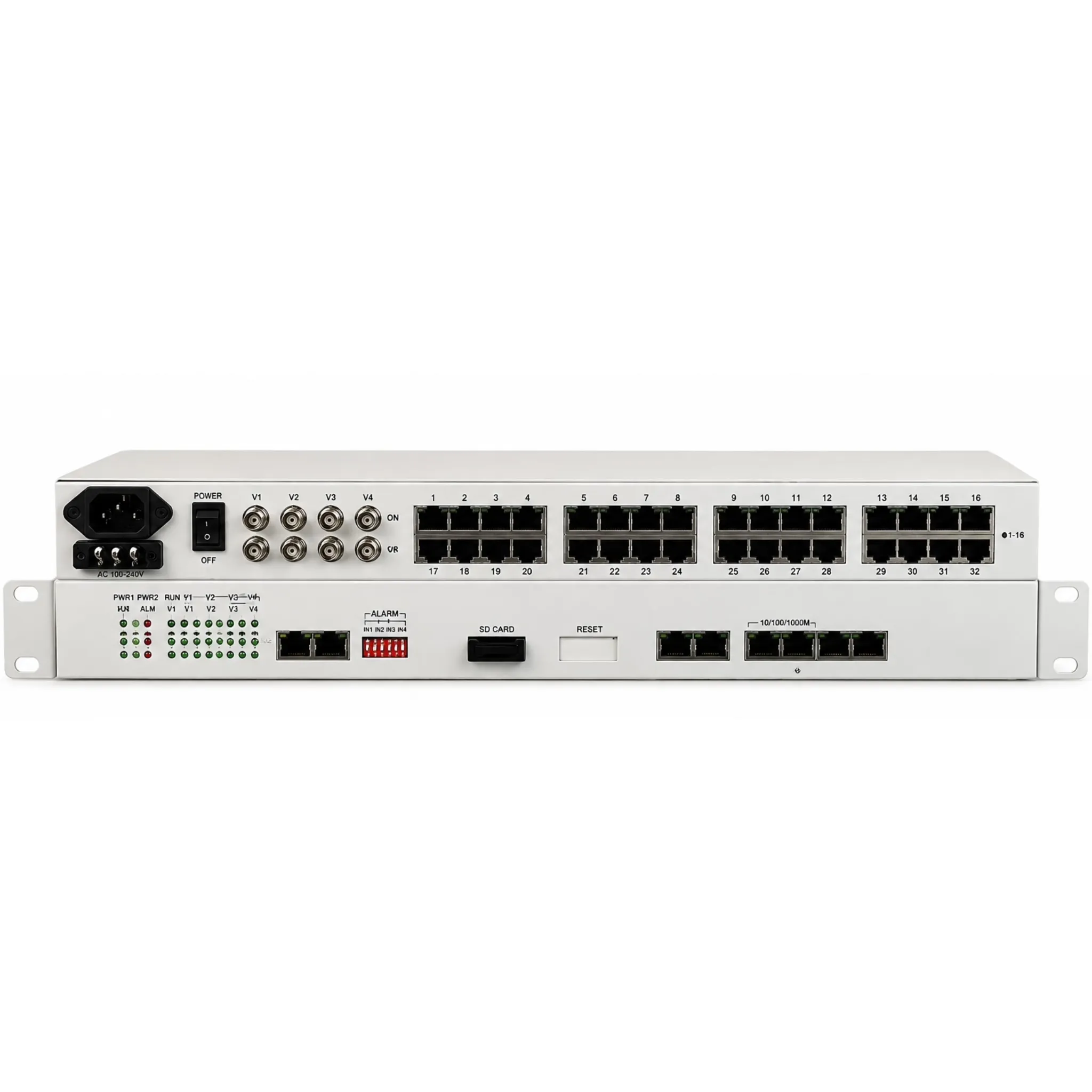

مالتی‌پلکسر فیبر نوری 32 کانال صوت + 4E1 + 4FE

توضیحات

معرفی مالتی‌پلکسر فیبر نوری 32 کانال صوت + 4E1 + 4FE

مبدل فیبر نوری FCP-O32E4F4 / FCP-S32E4F4 یک تجهیزات مخابراتی و انتقال داده چندمنظوره است که برای انتقال هم‌زمان 32 کانال تلفن، حداکثر 4 کانال E1 و 4 پورت اترنت 10/100Mbps از طریق بستر فیبر نوری طراحی شده است. این دستگاه با قرارگیری در رک استاندارد 19 اینچی و ارتفاع 1 یونیت (1U)، گزینه‌ای مناسب برای مراکز مخابراتی، شبکه‌های سازمانی، اپراتورها، زیرساخت‌های ارتباطی و پروژه‌هایی است که نیاز به انتقال هم‌زمان صوت و داده در مسافت‌های طولانی دارند.

این تجهیزات با استفاده از فناوری انتقال دیجیتال، سیگنال‌های تلفنی و داده‌های E1 و Ethernet را روی لینک فیبر نوری منتقل می‌کند و امکان برقراری ارتباط پایدار در فاصله‌های طولانی را فراهم می‌سازد. بسته به نوع فیبر و ماژول نوری، مسافت انتقال می‌تواند حدود 20 تا 120 کیلومتر باشد.

از مهم‌ترین ویژگی‌های این محصول می‌توان به پشتیبانی از FXS و FXO، قابلیت انتقال 1 تا 32 کانال صوتی، پشتیبانی از Caller ID، امکان اعمال Reverse Polarity برای تشخیص و محاسبه هزینه تماس، VLAN، Auto-MDIX و رابط توسعه برای انتقال داده‌های RS232، RS485 و RS422 اشاره کرد.

چهار پورت اترنت دستگاه به‌صورت Switch عمل می‌کنند و علاوه بر پشتیبانی از سرعت‌های 10 و 100 مگابیت بر ثانیه، قابلیت VLAN و جداسازی منطقی کانال‌ها را نیز در اختیار کاربر قرار می‌دهند. همچنین رابط‌های E1 این دستگاه مطابق استاندارد G.703 طراحی شده‌اند و از کدگذاری HDB3 پشتیبانی می‌کنند.

ویژگی‌های کلیدی

• پشتیبانی از حداکثر 32 کانال تلفن
• پشتیبانی از 1 تا 4 کانال E1
• دارای 4 پورت Ethernet با سرعت 10/100Mbps
• پشتیبانی از VLAN
• امکان جداسازی منطقی 4 کانال Ethernet
• پشتیبانی از رابط‌های FXS و FXO
• پشتیبانی از تلفن‌های مغناطیسی و رابط صوتی EM 2/4
• پشتیبانی از Caller ID
• پشتیبانی از Reverse Polarity برای سیستم‌های صورتحساب
• پشتیبانی از تقسیم و تخصیص شماره بین سایت‌های مختلف
• دارای رابط توسعه برای RS232، RS485 و RS422
• پشتیبانی از فیبر نوری Single Fiber و Dual Fiber
• امکان استفاده از رابط‌های FC، SC، ST، LC و SFP
• مسافت انتقال فیبر تا 120 کیلومتر
• پشتیبانی از Auto-MDIX
• سازگار با Ethernet با سرعت 10 و 100 مگابیت بر ثانیه
• پشتیبانی از Half Duplex و Full Duplex
• حفاظت رابط تلفن در برابر صاعقه
• نصب در رک استاندارد 19 اینچی
• ارتفاع 1U
• مصرف برق کمتر از 10 وات
• امکان تأمین برق با AC 220V، DC -48V یا DC +24V

نحوه عملکرد

این دستگاه سیگنال‌های صوتی تلفن، داده‌های E1 و اطلاعات شبکه Ethernet را دریافت کرده و آن‌ها را برای انتقال روی بستر فیبر نوری تجمیع می‌کند. اطلاعات از طریق لینک فیبر به دستگاه مشابه در سمت مقابل ارسال شده و پس از دریافت، مجدداً به سیگنال‌های مربوطه تبدیل می‌شوند.

به این ترتیب می‌توان بدون نیاز به کابل‌کشی مسی طولانی، سرویس‌های تلفنی، E1 و شبکه را در فواصل زیاد بین دو نقطه منتقل کرد.

این قابلیت به‌خصوص در پروژه‌هایی که فاصله بین دو مرکز زیاد است یا استفاده از کابل مسی با محدودیت‌های فاصله، نویز و افت سیگنال مواجه می‌شود، اهمیت زیادی دارد.

پشتیبانی از FXS و FXO

یکی از قابلیت‌های مهم این دستگاه، پشتیبانی از دو نوع رابط تلفنی FXS و FXO است.

FXS برای اتصال تجهیزات سمت کاربر مانند تلفن استفاده می‌شود و ولتاژ و سیگنال زنگ موردنیاز تلفن را تأمین می‌کند.

FXO برای اتصال به تجهیزات مخابراتی مانند سانترال و سیستم‌های تلفنی استفاده می‌شود و امکان برقراری ارتباط بین دستگاه و مرکز تلفن را فراهم می‌کند.

این ترکیب باعث می‌شود دستگاه در پروژه‌های انتقال خطوط تلفن و اتصال مراکز تلفنی در فواصل مختلف انعطاف‌پذیری بالایی داشته باشد.

رابط E1

رابط E1 دستگاه مطابق استاندارد G.703 طراحی شده و از کدگذاری HDB3 استفاده می‌کند. این رابط برای انتقال ترافیک مخابراتی و صوتی دیجیتال در زیرساخت‌های مخابراتی و سازمانی کاربرد دارد.

دستگاه از حداکثر 4 کانال E1 پشتیبانی می‌کند و امکان انتقال این کانال‌ها را از طریق فیبر نوری فراهم می‌سازد.

پورت‌های Ethernet

این مدل دارای 4 پورت Ethernet با سرعت 10/100Mbps است. پورت‌ها به‌صورت Switch عمل می‌کنند و قابلیت مذاکره خودکار سرعت و Duplex را دارند.

همچنین پشتیبانی از IEEE 802.3 و IEEE 802.1Q VLAN امکان استفاده از دستگاه را در شبکه‌های سازمانی و پروژه‌هایی که نیاز به تفکیک ترافیک دارند، افزایش می‌دهد.

قابلیت Auto-MDIX نیز باعث می‌شود دستگاه بتواند نوع کابل شبکه را به‌صورت خودکار تشخیص دهد و نیازی به نگرانی درباره استفاده از کابل Straight یا Crossover نباشد.

رابط توسعه

دستگاه دارای رابط توسعه است که می‌توان از آن برای گسترش قابلیت‌های انتقال استفاده کرد. بسته به پیکربندی محصول، این رابط می‌تواند برای انتقال داده‌های:

• RS232
• RS485
• RS422
• رابط‌های Ethernet
• کانال‌های صوتی دو یا چهار سیمه

استفاده شود.

این قابلیت، دستگاه را برای پروژه‌های سفارشی و زیرساخت‌هایی که علاوه بر تلفن و E1 به انتقال داده‌های سریال نیاز دارند، مناسب می‌کند.

حفاظت در برابر صاعقه

رابط‌های تلفنی دستگاه به مدارهای حفاظتی در برابر صاعقه مجهز شده‌اند. این حفاظت مطابق الزامات مربوط به موج جریان اتصال کوتاه 10/700μs طراحی شده و در برابر اضافه‌ولتاژهای ناشی از شرایط محیطی و اختلالات خط، سطحی از حفاظت را فراهم می‌کند.

مشخصات فنی

مشخصات رابط فیبر نوری

مشخصات FXS

مشخصات FXO

شرایط محیطی

کاربردهای محصول

این مبدل فیبر نوری می‌تواند در طیف گسترده‌ای از پروژه‌های مخابراتی و شبکه مورد استفاده قرار گیرد، از جمله:

• انتقال خطوط تلفن بین دو ساختمان
• اتصال مراکز تلفنی و سانترال‌ها
• شبکه‌های مخابراتی سازمان‌ها
• اتصال شعب مختلف یک مجموعه
• انتقال هم‌زمان تلفن، E1 و Ethernet
• زیرساخت‌های مخابراتی و اپراتوری
• پروژه‌های صنعتی و سازمانی
• شبکه‌های ارتباطی در فواصل طولانی
• اتصال مراکز داده و مراکز مخابراتی
• پروژه‌هایی که نیاز به انتقال داده روی فیبر نوری دارند

جمع‌بندی

مبدل FCP-O32E4F4 / FCP-S32E4F4 یک راهکار جامع برای انتقال هم‌زمان سرویس‌های تلفنی، E1 و Ethernet روی فیبر نوری است. پشتیبانی از 32 کانال تلفن، حداکثر 4 کانال E1، چهار پورت شبکه 10/100Mbps، VLAN، رابط‌های FXS و FXO و قابلیت انتقال در مسافت‌های طولانی، این محصول را به گزینه‌ای کاربردی برای زیرساخت‌های مخابراتی و شبکه تبدیل کرده است.

فرم رکمونت 19 اینچی و ارتفاع 1U نیز باعث می‌شود بتوان این تجهیزات را به‌راحتی در رک‌های استاندارد نصب و در کنار سایر تجهیزات شبکه و مخابراتی استفاده کرد.
