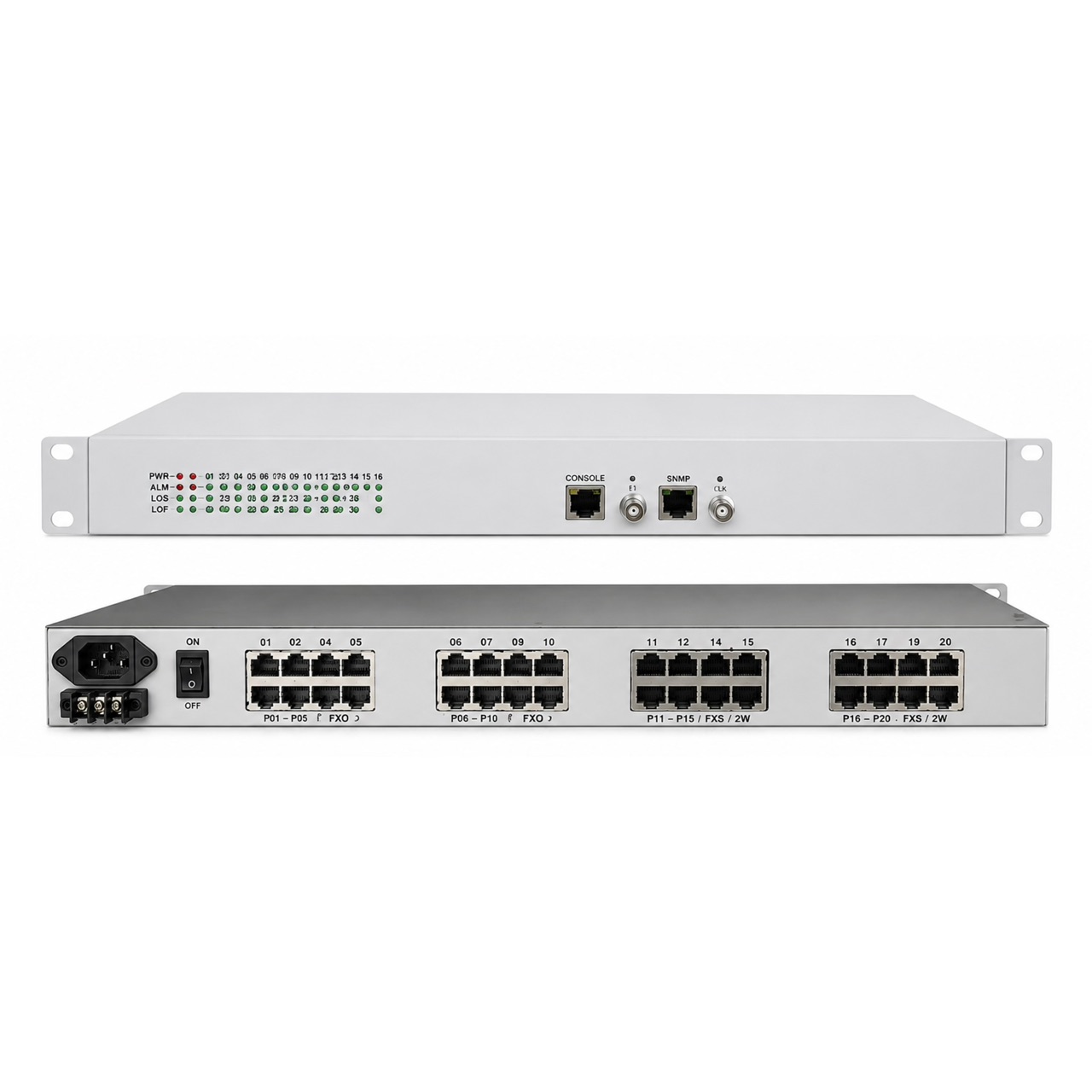

معرفی مالتی پلکسر E1-30 PCM
مالتیپلکسر E1-30 PCM مدل FCC-E1O30 / FCC-E1S30 یک تجهیزات انتقال مخابراتی برای انتقال همزمان حداکثر 30 کانال تلفن (POTS) از طریق یک خط E1 است. این دستگاه با طراحی رکمونت 19 اینچی و ارتفاع 1U، برای استفاده در مراکز مخابراتی، شبکههای سازمانی، اپراتورها و پروژههایی که نیاز به انتقال چندین خط تلفن روی یک بستر E1 دارند، طراحی شده است.
این محصول با استفاده از مدارهای دیجیتال مجتمع، از پایداری و قابلیت اطمینان مناسبی برخوردار بوده و در عین حال مصرف انرژی پایینی دارد. دستگاه میتواند حداکثر 30 کانال صوتی را از طریق یک لینک E1 منتقل کند و امکان استفاده از رابطهای FXS، FXO و صوت 2/4 سیمه را فراهم میکند.
یکی از کاربردهای مهم این مالتیپلکسر، استفاده در خطوط E1 اجارهای است. بهعنوان مثال، یک سازمان میتواند یک لینک E1 بین دفتر مرکزی و شعبه خود داشته باشد و از ظرفیت آن برای برقراری چندین خط تلفن استفاده کند. به این ترتیب امکان برقراری ارتباط صوتی بین دفتر مرکزی و شعب مختلف بدون نیاز به ایجاد یک خط مستقل برای هر تلفن فراهم میشود.
این دستگاه همچنین از قابلیتهایی مانند Caller ID، Reverse Polarity برای سیستمهای صورتحساب، تخصیص شماره بین سایتهای مختلف، تشخیص قطع خط E1 و خاموش شدن دستگاه سمت مقابل، مانیتورینگ وضعیت آلارم از راه دور و مدیریت از طریق Console و SNMP پشتیبانی میکند.
ویژگیهای مالتیپلکسر E1-30 PCM
انتقال 30 کانال تلفن روی E1
مهمترین قابلیت FCC-E1O30 / FCC-E1S30 امکان انتقال 1 تا 30 کانال صوتی روی یک لینک E1 است.
این ویژگی باعث میشود بتوان تعداد زیادی خط تلفن را بدون نیاز به ایجاد لینک مستقل برای هر خط، از طریق یک مسیر ارتباطی منتقل کرد.
در پروژههایی که بین دو سایت یک خط E1 در اختیار است، میتوان از این دستگاه برای انتقال خطوط تلفن بین دو نقطه استفاده کرد.
پشتیبانی از FXS و FXO
دستگاه از رابطهای FXS و FXO پشتیبانی میکند.
رابط FXS برای اتصال مستقیم تلفن کاربر استفاده میشود و رابط FXO امکان اتصال دستگاه به تجهیزات مخابراتی مانند سانترال و PBX را فراهم میکند.
این قابلیت باعث میشود مالتیپلکسر در سناریوهای مختلف انتقال خطوط تلفن قابل استفاده باشد.
پشتیبانی از صوت 2/4 سیمه
این دستگاه علاوه بر رابطهای FXS و FXO، از رابطهای صوتی 2 سیمه و 4 سیمه نیز پشتیبانی میکند و میتواند در سیستمهایی که از تجهیزات صوتی حرفهای و مخابراتی استفاده میکنند، مورد استفاده قرار گیرد.
پشتیبانی از Caller ID
FCC-E1O30 / FCC-E1S30 قابلیت انتقال اطلاعات Caller ID را فراهم میکند؛ بنابراین اطلاعات شماره تماسگیرنده میتواند در مسیر ارتباطی منتقل شود.
Reverse Polarity
دستگاه از قابلیت Reverse Polarity برای کاربردهای مرتبط با سیستمهای صورتحساب و تشخیص وضعیت تماس پشتیبانی میکند.
این قابلیت در برخی زیرساختهای مخابراتی برای تشخیص شروع و پایان تماس و مدیریت هزینه تماس مورد استفاده قرار میگیرد.
مانیتورینگ و تشخیص خطا
یکی از ویژگیهای کاربردی دستگاه، قابلیت تشخیص مشکلات مسیر ارتباطی است.
در صورت از دست رفتن سیگنال E1، دستگاه میتواند وضعیتهایی مانند:
- قطع شدن خط E1
- خاموش شدن تجهیزات سمت مقابل
- از دست رفتن سیگنال ارتباطی
را تشخیص داده و از طریق LED وضعیت خطا را نمایش دهد.
همچنین امکان مانیتورینگ آلارم دستگاه سمت مقابل نیز وجود دارد.
دو حالت کلاک E1
این محصول از دو حالت کلاک پشتیبانی میکند:
- E1 Master Clock
- E1 Line Clock
این قابلیت امکان هماهنگسازی مناسب تجهیزات E1 را در سناریوهای مختلف شبکه فراهم میکند.
مدیریت SNMP و Console
مدل FCC-E1O30 / FCC-E1S30 از قابلیتهای مدیریتی برای کنترل و نظارت بر تجهیزات پشتیبانی میکند.
در نسخه 1U امکان مدیریت مستقل دستگاه از طریق SNMP و Console وجود دارد.
همچنین نسخه Rack دستگاه قابلیت نصب در شاسی 6U با 13 اسلات را دارد که امکان استفاده متمرکز از چندین ماژول و مدیریت SNMP را در یک مجموعه فراهم میکند.
این قابلیت برای مراکز مخابراتی و پروژههایی که تعداد زیادی لینک و سرویس تلفنی دارند، کاربردی است.
حفاظت در برابر صاعقه
رابطهای تلفنی دستگاه به مدارهای حفاظتی در برابر صاعقه و اضافهولتاژ مجهز هستند.
این بخش مطابق استاندارد IEC61000-4-5 طراحی شده و در برابر موج جریان اتصال کوتاه 8/20µs و ولتاژ پیک خروجی 6KV، سطح حفاظت موردنیاز را فراهم میکند.
مشخصات فنی
| مشخصه | مشخصات |
|---|---|
| مدل | FCC-E1O30 / FCC-E1S30 |
| نوع دستگاه | E1-30 PCM Multiplexer |
| ظرفیت تلفن | حداکثر 30 کانال |
| نوع سرویس تلفنی | POTS |
| رابط تلفن | FXO / FXS / 2 Wire Voice |
| رابط E1 | 1 × E1 |
| استاندارد E1 | G.703 |
| کدگذاری E1 | HDB3 |
| نرخ رابط | n×64Kbps ±50ppm |
| امپدانس E1 | 75Ω نامتعادل / 120Ω متعادل |
| Caller ID | دارد |
| Reverse Polarity | دارد |
| E1 Master Clock | دارد |
| E1 Line Clock | دارد |
| SNMP | دارد |
| Console | دارد |
| حفاظت صاعقه | دارد |
| نصب | رک 19 اینچ، 1U |
| نسخه Rack | شاسی 6U با 13 اسلات |
| منبع تغذیه | AC / DC |
| ورودی AC | 180 تا 260V |
| ورودی DC | -48V / +24V |
| مصرف برق | ≤10W |
| ابعاد | 485 × 138 × 45 میلیمتر |
| وزن | حدود 2.4 کیلوگرم |
مشخصات رابط E1
| پارامتر | مشخصات |
|---|---|
| استاندارد | G.703 |
| نرخ انتقال | n×64Kbps ±50ppm |
| کدگذاری | HDB3 |
| امپدانس | 75Ω / 120Ω |
| تحمل Jitter | مطابق G.742 و G.823 |
| افت مجاز | 0 تا 6dBm |
مشخصات FXS
| پارامتر | مشخصات |
|---|---|
| ولتاژ زنگ | 75V |
| فرکانس زنگ | 25Hz |
| امپدانس دو سیمه | 600Ω |
| Return Loss | 40dB |
مشخصات FXO
| پارامتر | مشخصات |
|---|---|
| ولتاژ تشخیص زنگ | 35V |
| فرکانس تشخیص زنگ | 17 تا 60Hz |
| امپدانس دو سیمه | 600Ω |
| Return Loss | 40dB |
مشخصات رابط صوتی EM 2/4 Line
| پارامتر | مشخصات |
|---|---|
| AD | 0dB |
| DA | 0dB |
| امپدانس دو/چهار سیمه | 600Ω |
| Return Loss | 20dB |
شرایط محیطی
| پارامتر | مشخصات |
|---|---|
| دمای کاری | 10- تا 50+ درجه سانتیگراد |
| رطوبت کاری | 5 تا 95 درصد بدون میعان |
| دمای نگهداری | 40- تا 80+ درجه سانتیگراد |
| رطوبت نگهداری | 5 تا 95 درصد بدون میعان |
کاربردهای مالتیپلکسر E1-30 PCM
این دستگاه در پروژههایی کاربرد دارد که نیاز به انتقال چندین خط تلفن از طریق یک لینک E1 وجود دارد، از جمله:
- مراکز مخابراتی
- اپراتورهای مخابراتی
- خطوط E1 اجارهای
- اتصال تلفنی دفتر مرکزی و شعب
- شبکههای تلفنی سازمانی
- اتصال سانترالها و PBX
- انتقال خطوط تلفن بین دو سایت
- پروژههای مخابراتی و ارتباطی
- شبکههای سازمانی با چندین خط تلفن
- مراکز تماس و زیرساختهای تلفنی
جمعبندی
مالتیپلکسر FCC-E1O30 / FCC-E1S30 راهکاری مناسب برای انتقال حداکثر 30 کانال تلفن روی یک لینک E1 است. پشتیبانی از FXS، FXO، صوت 2/4 سیمه، Caller ID، Reverse Polarity، مدیریت SNMP و Console و قابلیت تشخیص خطا، این دستگاه را برای استفاده در شبکههای مخابراتی و سازمانی مناسب میکند.
طراحی رکمونت 19 اینچی 1U، مصرف انرژی پایین و امکان استفاده از منابع تغذیه AC و DC نیز باعث شده این محصول برای نصب در مراکز مخابراتی و رکهای استاندارد گزینهای کاربردی باشد.
