مالتی‌پلکسر فیبر نوری PDH

توضیحات

معرفی مالتی‌پلکسر فیبر نوری PDH

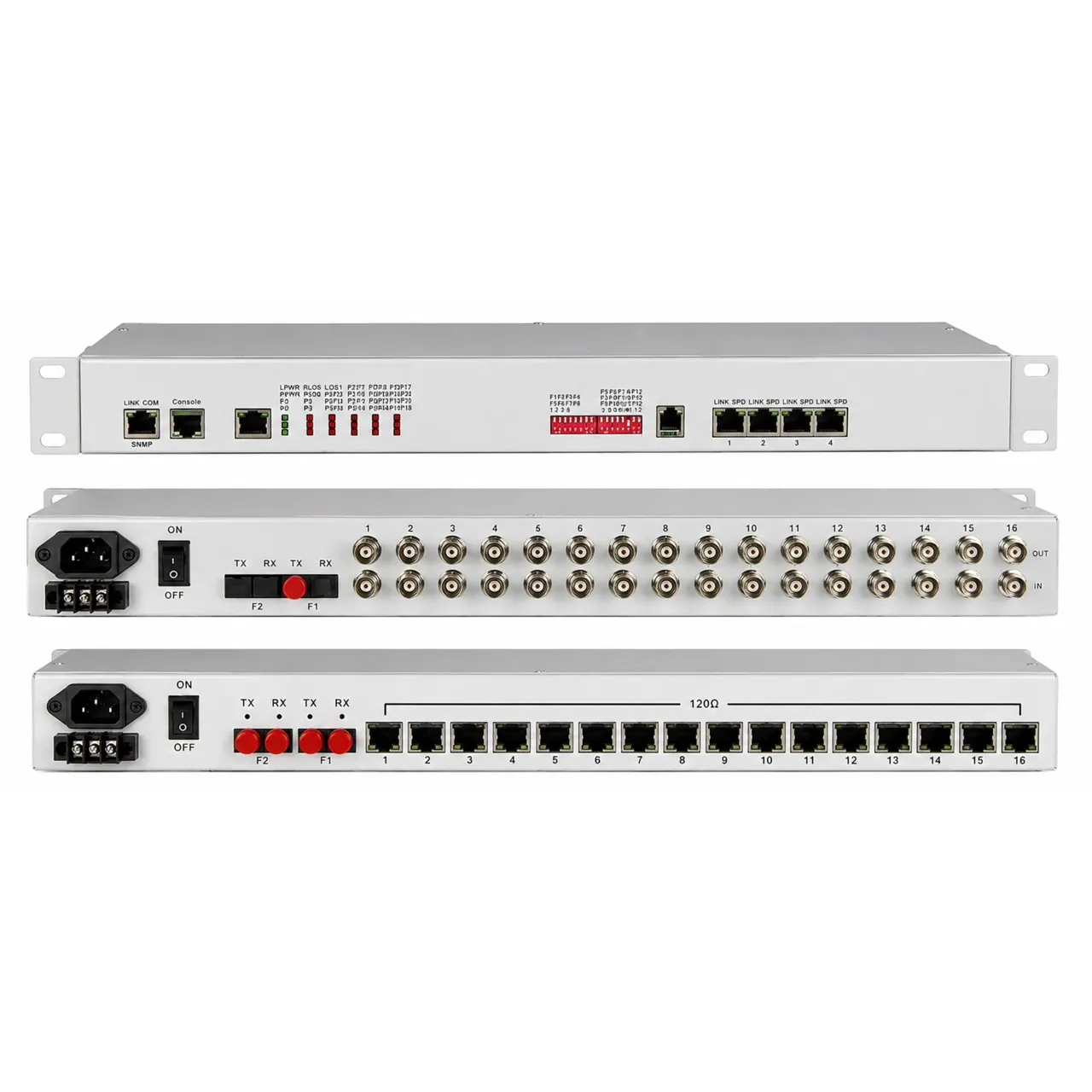

مالتی‌پلکسر فیبر نوری PDH مدل FCP-E16G4 یک تجهیزات انتقال نوری نقطه‌به‌نقطه است که بر پایه مدارهای مجتمع با مقیاس یکپارچگی بالا (VLSI) طراحی شده و برای انتقال هم‌زمان 16 کانال E1 و 4 کانال Gigabit Ethernet روی بستر فیبر نوری مورد استفاده قرار می‌گیرد.

این دستگاه با پهنای باند فیبر نوری تا 1.5Gbps و پشتیبانی از Ethernet با سرعت واقعی 1000Mbps (Wire Speed)، امکان انتقال پایدار و پرسرعت داده‌های مخابراتی و شبکه را فراهم می‌کند. چهار پورت Ethernet دستگاه از سرعت‌های 10/100/1000Mbps پشتیبانی کرده و به‌صورت Switch عمل می‌کنند. همچنین قابلیت VLAN امکان تفکیک منطقی ترافیک شبکه را فراهم می‌سازد.

FCP-E16G4 علاوه بر رابط‌های E1 و Ethernet، دارای دو رابط توسعه است که می‌توان از آن‌ها برای انتقال داده‌های سریال مانند RS232، RS485 و RS422، کد Manchester و سایر سیگنال‌های کاربردی استفاده کرد. امکان اضافه‌کردن تلفن دیجیتال مهندسی (Order-Wire) نیز به‌صورت سفارشی وجود دارد.

یکی از قابلیت‌های مهم این دستگاه، پشتیبانی از حفاظت فیبر نوری 1+1 با مکانیزم APS است. در این حالت می‌توان از دو مسیر فیبر استفاده کرد تا در صورت بروز مشکل در مسیر اصلی، ارتباط از مسیر پشتیبان ادامه پیدا کند و پایداری شبکه افزایش یابد.

این مالتی‌پلکسر همچنین دارای سیستم تشخیص و اعلام خطا است و می‌تواند وضعیت‌هایی مانند قطع سیگنال نوری، خاموش بودن دستگاه سمت مقابل و قطع شدن فیبر را تشخیص داده و از طریق LED به کاربر اطلاع دهد. امکان مشاهده وضعیت عملکرد دستگاه سمت مقابل از طریق تجهیزات محلی نیز وجود دارد.

طراحی رکمونت 19 اینچی با ارتفاع 1U، مصرف انرژی پایین و قابلیت‌های مدیریتی مانند Console و SNMP، این محصول را برای استفاده در مراکز مخابراتی، شبکه‌های سازمانی، زیرساخت‌های صنعتی و پروژه‌های انتقال E1 و Ethernet مناسب می‌کند.

---

ویژگی‌های مالتی‌پلکسر FCP-E16G4

پشتیبانی از 16 کانال E1

این دستگاه امکان انتقال حداکثر 16 کانال E1 را روی لینک فیبر نوری فراهم می‌کند. رابط‌های E1 مطابق استاندارد G.703 بوده و از کدگذاری HDB3 پشتیبانی می‌کنند.

این ویژگی باعث می‌شود دستگاه برای انتقال سرویس‌های مخابراتی و ارتباطات دیجیتال در مراکز مخابراتی، سازمان‌ها و پروژه‌های انتقال صوت و داده مورد استفاده قرار گیرد.

چهار پورت Gigabit Ethernet

FCP-E16G4 دارای 4 پورت Ethernet با سرعت‌های 10، 100 و 1000Mbps است. پورت‌ها از مذاکره خودکار سرعت و حالت Half/Full Duplex پشتیبانی می‌کنند.

چهار پورت Ethernet به‌صورت Switch عمل کرده و امکان استفاده هم‌زمان چند تجهیزات شبکه از لینک فیبر را فراهم می‌کنند.

پشتیبانی از VLAN

پشتیبانی از IEEE 802.1Q VLAN امکان تفکیک منطقی ترافیک شبکه را فراهم می‌کند. همچنین می‌توان چهار پورت Ethernet را در قالب کانال‌های منطقی مجزا پیکربندی کرد.

این قابلیت در شبکه‌هایی که نیاز به جداسازی ترافیک، افزایش امنیت و مدیریت بهتر داده‌ها دارند، کاربرد زیادی دارد.

حفاظت فیبر نوری 1+1

یکی از مزیت‌های مهم این مدل، پشتیبانی از 1+1 Fiber Protection یا APS است.

دستگاه دارای دو رابط فیبر نوری است و می‌تواند از مسیر دوم به‌عنوان مسیر پشتیبان استفاده کند. در صورت ایجاد مشکل در مسیر اصلی، سیستم می‌تواند ارتباط را به مسیر جایگزین منتقل کند.

این ویژگی برای شبکه‌هایی که پایداری و تداوم ارتباط اهمیت بالایی دارد، بسیار کاربردی است.

مدیریت و مانیتورینگ

FCP-E16G4 امکان مدیریت و بررسی وضعیت دستگاه را از طریق رابط‌های مدیریتی فراهم می‌کند.

رابط Console از نوع RS232 برای پیکربندی و مدیریت محلی دستگاه در نظر گرفته شده است. همچنین با پشتیبانی از SNMP می‌توان دستگاه را در سیستم‌های مدیریت شبکه قرار داده و وضعیت آن را از راه دور مانیتور کرد.

تشخیص خطا و اعلام هشدار

دستگاه دارای سیستم تشخیص خطا و آلارم است و می‌تواند مشکلاتی مانند:

• قطع سیگنال نوری
• قطع شدن فیبر
• خاموش شدن دستگاه سمت مقابل
• از دست رفتن سیگنال E1
• AIS در کانال E1

را شناسایی کرده و وضعیت خطا را از طریق LED و سیستم مدیریت اعلام کند.

این قابلیت باعث می‌شود عیب‌یابی شبکه سریع‌تر و نگهداری زیرساخت ساده‌تر شود.

رابط‌های توسعه

دو رابط توسعه در این مدل امکان گسترش قابلیت‌های دستگاه را فراهم می‌کنند. بسته به پیکربندی، امکان انتقال داده‌های:

• RS232
• RS485
• RS422
• Manchester Code
• سیگنال‌های کنترلی

وجود دارد.

همچنین تلفن مهندسی دو سیمه Order-Wire می‌تواند به‌صورت اختیاری برای برقراری ارتباط بین نقاط مختلف شبکه مورد استفاده قرار گیرد.

---

مشخصات فنی

---

مشخصات فیبر نوری

فیبر Multi-Mode

فیبر Single Mode

---

مشخصات رابط E1

مشخصات Gigabit Ethernet

شرایط محیطی

کاربردهای مالتی‌پلکسر فیبر نوری PDH

مالتی‌پلکسر FCP-E16G4 برای پروژه‌هایی طراحی شده که نیاز به انتقال هم‌زمان چندین سرویس مخابراتی و شبکه روی یک بستر فیبر نوری دارند. برخی از کاربردهای آن عبارت‌اند از:

• مراکز مخابراتی
• شبکه‌های اپراتوری
• انتقال چندین کانال E1
• اتصال مراکز و سایت‌های مخابراتی
• شبکه‌های سازمانی
• زیرساخت‌های صنعتی
• اتصال شعب و سایت‌های دوردست
• انتقال هم‌زمان E1 و Gigabit Ethernet
• شبکه‌های نیازمند فیبر پشتیبان
• پروژه‌های حساس به قطعی ارتباط
• سیستم‌های انتقال داده در فواصل طولانی

جمع‌بندی

FCP-E16G4 یک مالتی‌پلکسر فیبر نوری PDH حرفه‌ای برای انتقال هم‌زمان 16 کانال E1 و 4 پورت Gigabit Ethernet است. پشتیبانی از فیبر پشتیبان 1+1، VLAN، مدیریت SNMP، رابط Console، قابلیت Loop Back و سیستم‌های تشخیص خطا، آن را به گزینه‌ای مناسب برای زیرساخت‌های مخابراتی و شبکه‌هایی تبدیل کرده است که پایداری و قابلیت مدیریت ارتباط اهمیت زیادی دارد.و میتوانید از فروشگاه اینترنتی آی تاپ ITOPCO تهیه نمایید.
